L'intégration d'un soufflet de protection industriel représente un véritable défi pour les bureaux d'études. L'un des principaux enjeux consiste à anticiper avec précision son encombrement, aussi bien en position déployée (longueur maximale) qu'en position comprimée (longueur minimale).
La moindre erreur peut entraîner des interférences mécaniques avec votre machine ou votre installation. La véritable problématique consiste à concevoir et intégrer une pièce unique, parfaitement dimensionnée, capable de s'insérer dans son environnement sans risque de collision, tout en garantissant les performances attendues.
Pour relever ce défi, Eclore vous accompagne à chaque étape de la conception de vos protections sur-mesure. De l'étude de votre cahier des charges à la conception CAO puis de la fabrication de vos prototypes au passage en série.
Découvrez comment nous donnons vie à votre futur soufflet de protection.
L'essentiel en 30 secondes
- Analyse de votre cahier des charges

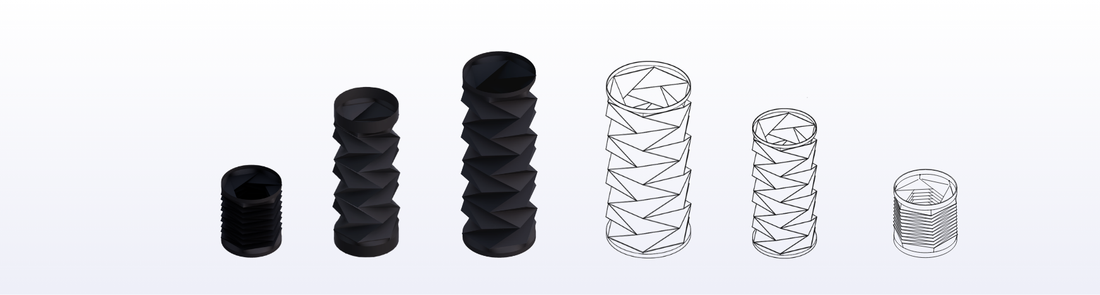

- Conception CAO : grâce à la CAO, nous modélisons avec précision les dimensions du soufflet en position déployée et comprimée. Cette approche permet d'anticiper les encombrements, d'éviter les interférences mécaniques et d'optimiser la durée de vie de la protection.
- Prototypage : avant le lancement en production, un prototype fonctionnel permet de valider les dimensions, le comportement du soufflet et son intégration sur votre équipement, réduisant ainsi les risques techniques.
- Industrialisation: une fois le prototype validé, nous assurons la fabrication en petites et moyennes séries, avec un haut niveau de qualité et de réactivité.
Analyse du besoin : comprendre vos contraintes terrain
Un soufflet de protection performant commence toujours par un diagnostic précis de son environnement d'utilisation. Avant toute phase de conception, il est essentiel d'analyser les conditions réelles auxquelles sera soumis le soufflet afin de définir une solution parfaitement adaptée.
Cette analyse repose sur trois piliers majeurs :
- Les agressions externes : poussières abrasives, copeaux métalliques, projections d'huiles, rayonnements UV ou encore agents chimiques agressifs. L'identification de ces contraintes permet de garantir la durabilité et la fiabilité de la protection.
- La cinématique de la machine : le type de mouvement (translation linéaire, mouvement angulaire ou combinaison des deux), la vitesse de déplacement, la fréquence des cycles et le comportement dynamique de l'équipement sont des paramètres déterminants pour concevoir un soufflet capable de suivre les mouvements sans contrainte excessive.
- Les exigences réglementaires : selon votre secteur d'activité, certaines normes et contraintes spécifiques doivent être prises en compte, comme les exigences FDA pour l'industrie agroalimentaire ou les environnements contrôlés nécessitant une gestion stricte des particules, notamment dans les salles propres (cleanrooms).
Cette analyse préliminaire est la clé pour concevoir une protection parfaitement adaptée, évitant ainsi toute usure prématurée ou arrêt machine.
Conception CAO : l'intégration dans votre environnement 3D
La modélisation 3D constitue une étape clé. Elle ne se limite pas à une simple représentation visuelle du soufflet : elle devient un véritable outil de validation et de simulation avant fabrication.
- Intégration du fichier STEP : Eclore Actuators conçoit et vous fournit le fichier CAO sur-mesure de votre soufflet.
- Simulation d'encombrement et interférences : Vous intégrez directement ce modèle 3D dans l'assemblage global de votre machine.
Cette approche permet de valider et d'anticiper les contraintes d'intégration et de garantir l'absence de frottements ou d'interférences avec les éléments périphériques
Prototype : la première pièce physique
La théorie de la CAO doit toujours se confronter à la réalité physique et aux tolérances de fabrication.
- Une réactivité unique : Grâce à notre procédé industriel, nous fabriquons rapidement un prototype fonctionnel conforme à votre fichier 3D.
- La validation : Le prototype vous permet de tester le produit en conditions réelles. C'est l'occasion de vérifier le dimensionnement, le comportement du soufflet, la facilité de montage sur site ainsi que l'ajustement géométrique des interfaces de fixation choisies.
Validation : les essais en conditions réelles
Le prototype est installé directement sur votre équipement ou sur un banc d'essai dédié pour subir une phase de qualification stricte :
- Tests d'endurance et de fatigue : Validation de la durée de vie du soufflet face aux cycles répétés de la machine (vitesse, accélération, nombre de battements).
- Résistance aux agressions et fluides : Vérification de la tenue chimique et thermique du polymère face aux substances réelles de votre milieu industriel (huiles, agents de nettoyage agressifs de type NEP en agroalimentaire, projections d'étincelles ou UV), telles que définies lors de l'analyse du besoin.
Production : des prototypes aux petites/moyennes séries
Une fois le prototype validé et qualifié, nous passons à la phase de déploiement industriel.
- Agilité et répétabilité : Notre outil industriel à Nantes est optimisé pour la flexibilité. Nous fabriquons vos soufflets sur-mesure en petites et moyennes séries, garantissant une répétabilité et une qualité de pliage rigoureusement identiques à celles du prototype validé.
-
Démarche qualité : Notre processus de fabrication s'appuie sur un suivi rigoureux à chaque étape de production afin de garantir une qualité constante et une parfaite conformité avec le prototype validé. Cette approche permet d'assurer la répétabilité des performances du soufflet.
FAQ : Intégration et conception de soufflets en CAO
Comment obtenir le fichier 3D (STEP) d'un soufflet sur-mesure ?
Chaque soufflet Eclore Actuators étant conçu sur-mesure selon vos contraintes d'encombrement, notre bureau d'études vous fournit un fichier STEP personnalisé après l'analyse de votre cahier des charges.
Comment garantissez-vous la compacité (Lmin) du soufflet en CAO ?
Le calcul de l'encombrement en position comprimée (Lmin) dépend directement de l'épaisseur du polymère et du profil du pliage. Notre bureau d'études calcule cette valeur de manière ultra-précise afin que vous puissiez l'intégrer directement dans votre modèle CAO sans risque de collision mécanique.
Vos soufflets de protection conviennent-ils aux petites séries ?
Absolument. Contrairement aux procédés par injection qui nécessitent des outillage et moules lourds et coûteux, notre savoir-faire en pliage de polymère est spécifiquement adapté à la production de prototypes et de petites séries, sans minimum de commande prohibitif.
Vous avez un projet de protection machine sur vos planches à dessin ?
Ne laissez pas le hasard décider de l'encombrement de vos protections. Les équipes d'Eclore Actuators étudient votre cahier des charges pour concevoir le soufflet idéal. Contactez notre équipe à Nantes.
