Diese Anleitung beschreibt die Installation des Eclore-Schutzsets, einer Lösung für anspruchsvolle industrielle Robotik-Umgebungen (Staub, Spritzer, Verunreinigungen).
Darüber hinaus ermöglicht die Installation dieser Schutzlösung eine präventive Wartung der Z-Achse.
Die Montage in 2 wesentlichen Schritten:
- Unterteil: Schnelle Befestigung des Faltenbalgs am Flansch zum Schutz der Z-Achse.
- Oberteil: Montage der oberen Abdeckung für eine vollständige Abdichtung des Roboterkörpers.
Step-by-Step: Die Montageschritte des Polymer-Faltenbalgs

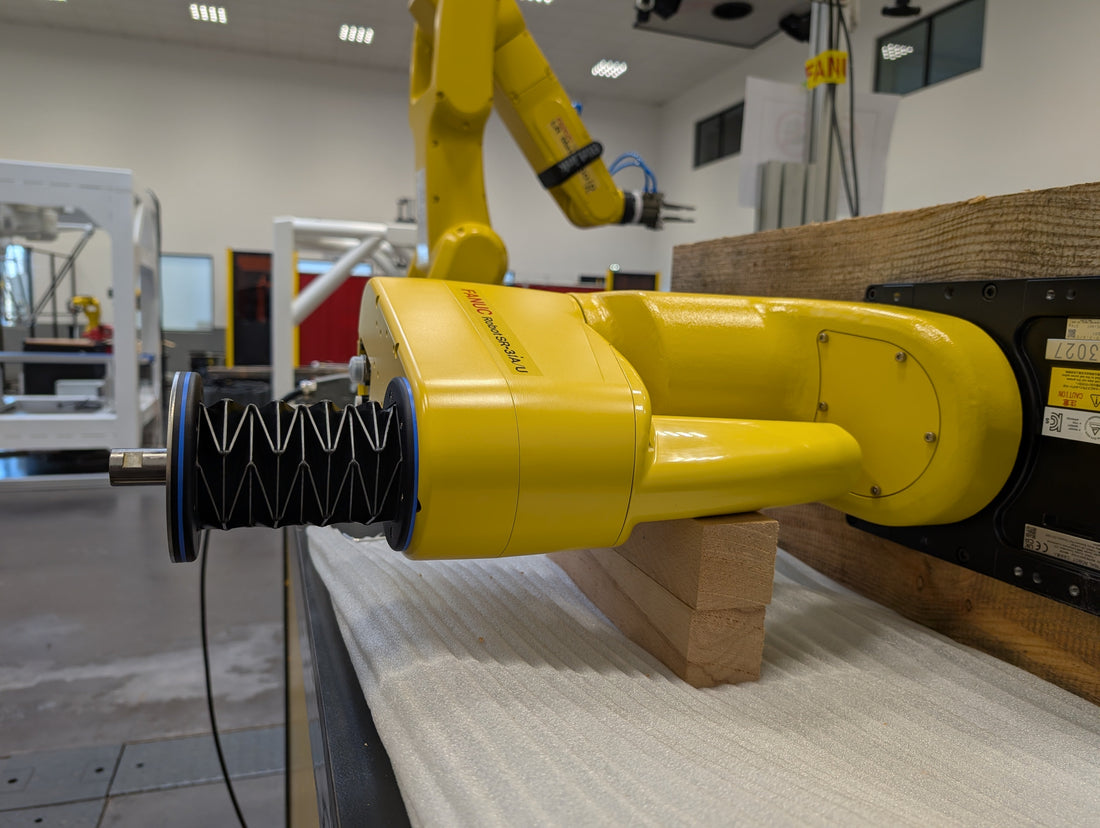

In diesem Video zeigen wir Ihnen die Vorgehensweise, um eine perfekte Abdichtung Ihrer Z-Achse durch die Installation unserer Schutzlösung an einem FANUC SCARA-Roboter zu gewährleisten.
Vorbereitung und Montage des Unterteils – Schnittstellenflansch
Diese erste Phase stellt die Verankerung des Systems und die erste Dichtungsbarriere des Roboters sicher.
- Installieren Sie den Schnittstellenflansch und seine Dichtung direkt am Roboter und ziehen Sie die Schrauben fest. Dies schafft eine hermetische Basis, ohne den Arm demontieren zu müssen.
- Verbindung des Faltenbalgs: Schrauben Sie den Faltenbalg mit seiner Dichtung auf den zuvor installierten Schnittstellenflansch. Die integrierte Dichtung garantiert einen lückenlosen Schutz.
- Austausch des Rings: Entfernen Sie den Originalring und setzen Sie den Eclore-Ring ein. Befestigen Sie ihn, positionieren Sie das Lager und pressen Sie es ein. Das Einsetzen des Lagers dient anschließend der reibungsfreien Führung der Z-Achse.
- Montage der großen Scheibe: Positionieren und verschrauben Sie die große Scheibe am Flansch des Faltenbalgs
- Fertigstellung der Lagereinheit: Positionieren Sie die Dichtung und die kleine Scheibe, und verschrauben Sie die Einheit am Lager, um die Struktur zu verriegeln. Diese doppelte Barriere blockiert feine Partikel.
Montage des Oberteils – Obere Abdeckung und Dichtungen
Dieser Schritt schließt die Schutzhülle des SCARA-Roboters ab, um die internen Komponenten vollständig zu isolieren.
- Anbringen der oberen Dichtungen: Installieren Sie die Dichtungen am oberen Teil des Roboters.
- Anpassung der Abdeckung: Positionieren Sie die obere Abdeckung und befestigen Sie diese am unteren Flansch des Kits.
- Endverriegelung: Zum Abschluss der Installation verschrauben Sie die obere Abdeckung mit dem Roboterkörper. Das Kit ist nun für Reinraum- oder kontrollierte Umgebungen einsatzbereit.
Warum ermöglicht das Eclore-Kit eine Montage in weniger als 15 Minuten?
Die wesentliche Innovation von Eclore liegt in der Aufhebung technischer Barrieren, die mit der traditionellen Roboterwartung verbunden sind.
Ein Design für das sofortige Retrofit
Traditionell erfordert das Anbringen eines Schutzes an einem Roboterarm eine vollständige Demontage des Z-Achsen-Kopfes, was zu stundenlangen Stillstandzeiten führt.
Die Lösung von Eclore wurde speziell entwickelt, um diese technologische Hürde durch eine offene Architektur zu überwinden.
Null Spezialwerkzeug für volle Zugänglichkeit
Die Einfachheit des Kits ermöglicht jedem Wartungstechniker den Einsatz ohne zeitaufwendige Schulungen oder kostspielige Ausrüstung.
- Unterstützte manuelle Montage: Flansche und Gehäuse sind für eine einfache Befestigung konzipiert.
- Vereinfachte Zugänglichkeit: Ein einziger Inbusschlüssel genügt, um die gesamte Schutzverkleidung zu sichern.
Die Investition in einen passgenauen Schutz ist nicht nur eine Frage der Wartung, sondern eine strategische Entscheidung für die Rentabilität Ihrer Anlage. Die Anschaffungskosten des Kits amortisieren sich bereits in den ersten Monaten durch die erzielten operativen Einsparungen.
Warum maximiert dieser SCARA-Schutz ohne Demontage Ihren ROI?
Der Return on Investment (ROI) eines Eclore-Kits basiert auf einer einfachen Installation, die einen sofortigen Produktivitätsgewinn garantiert.
Durch den Schutz Ihres Roboters bewahren Sie die Kugelumlaufspindel, halten die Umgebung sauber und vermeiden den Austausch der Z-Achse. Dies ermöglicht eine signifikante Reduzierung der Wartungskosten bei gleichzeitiger Minimierung der Produktionsstillstandszeiten.
Drastische Reduzierung der Maschinenstillstandszeiten
In der Industrie bedeutet jede Minute Produktionsausfall einen Umsatzverlust. Traditionell erforderte der Schutz einer Z-Achse eine aufwendige Demontage, die die Roboterzelle für mehrere Stunden blockierte.
- Durch den Wechsel von einem mehrstündigen Stillstand zu einer 15-minütigen Montage erhalten Sie Ihre maximale Produktionskapazität aufrecht.
- Das Ergebnis ist sofort spürbar: Die Maschinenverfügbarkeit bleibt erhalten.
Somit sichert die Eclore-Lösung einen besseren Return on Investment (ROI).
Verlängerung des Lebenszyklus der Aktoren
Vorzeitiger Verschleiß mechanischer Komponenten ist die Hauptursache für die Wartung von SCARA-Robotern. Durch die Schaffung einer dichten Barriere wirken Sie direkt auf die Langlebigkeit Ihrer Investition ein.
- Schutz vor Spritzern und Ablagerungen: Der Faltenbalg blockiert abrasiven Staub, Späne oder Flüssigkeitsspritzer, die zum Festfressen der Lager führen können.
- Erhöhte Zuverlässigkeit: Eine saubere Umgebung reduziert die Schmierintervalle und verhindert elektronische Ausfälle durch Partikelansammlungen.
Durch den Schutz Ihrer Z-Achsen verlängern Sie den Lebenszyklus Ihrer Ausrüstung um mehrere Jahre und verzögern so massive Investitionen in die Erneuerung Ihres Roboterparks.
Die Installation eines Schutzsets als Rentabilitätshebel
Die Installation eines SCARA-Roboterschutzsets sollte nicht mehr als Wartungszwang, sondern als strategische Investition in der Robotikindustrie betrachtet werden. Durch die Wahl einer Lösung ohne Demontage eliminieren Sie versteckte Kosten im Zusammenhang mit Produktionsausfällen und komplexen Neukalibrierungen.
Sich für das Eclore-Kit zu entscheiden bedeutet:
- Langlebigkeit: Eine dichte Barriere, die die Integrität bewahrt und die Kugelumlaufspindel in anspruchsvollen Umgebungen schützt.
- Leistung: Ein sofortiger Produktivitätsgewinn durch eine saubere Umgebung und langfristig geschützte Achsen.
- Widerstandsfähigkeit: Eine ausgezeichnete Haltbarkeit (bis zu 10 Millionen Zyklen) mit hoher Beständigkeit gegen Abrieb und Chemikalien.
