Faltenbalg EPBL035-05-008

Faltenbalg EPBL035-05-008

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 35 mm
Wettrennen Maximaler Balg 125 mm

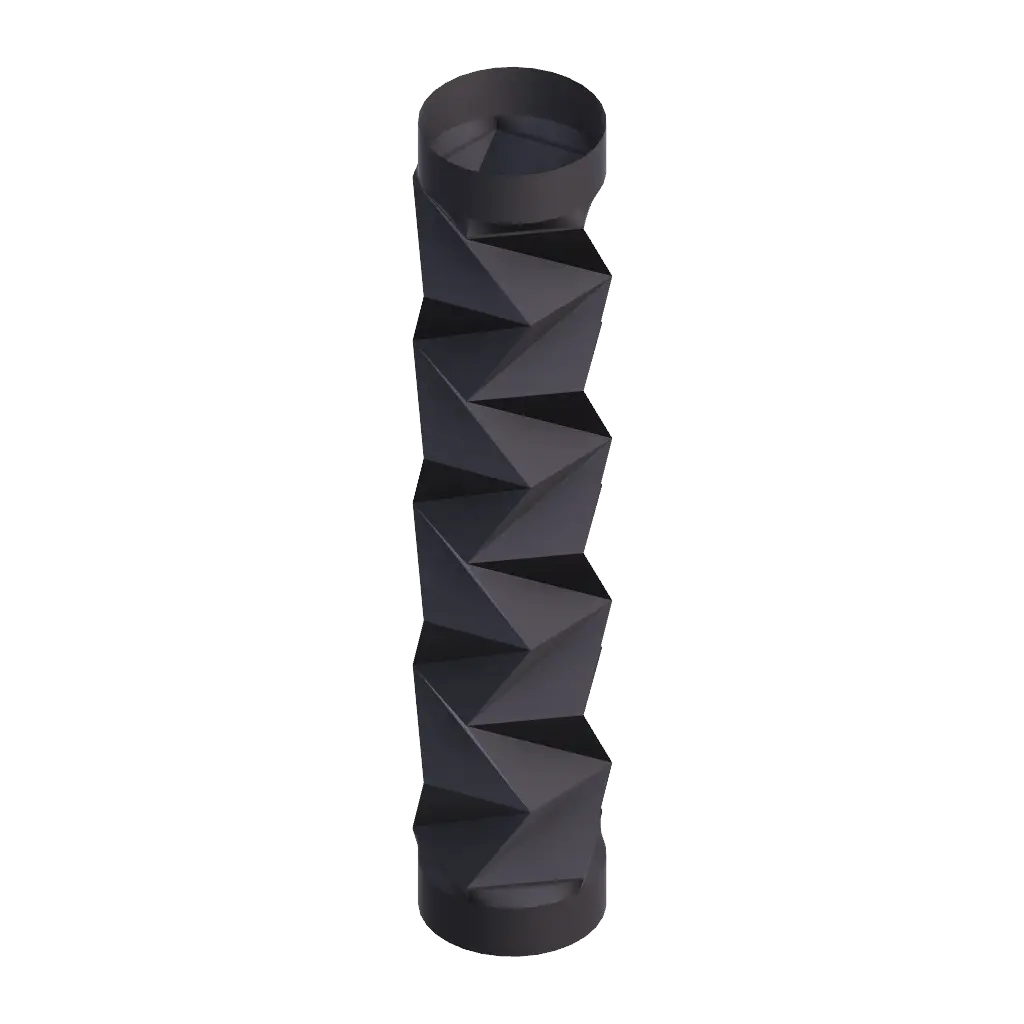

Lmax Maximale Länge des eingesetzten Balgs 177 mm

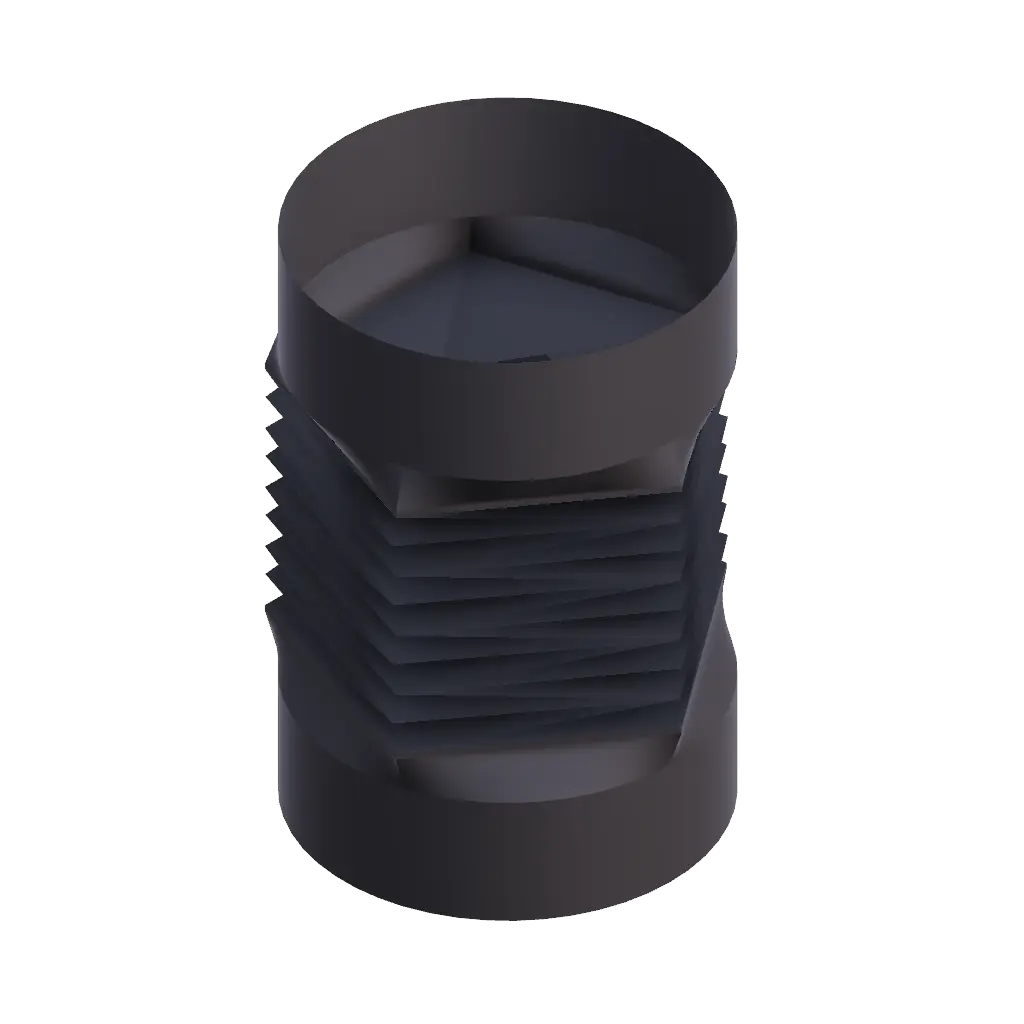

Lmin Minimale komprimierte Balglänge 52 mm
Ld Aktive Länge des eingesetzten Balgs 147 mm
Lc Aktive Länge des komprimierten Balgs 22 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 38 mm

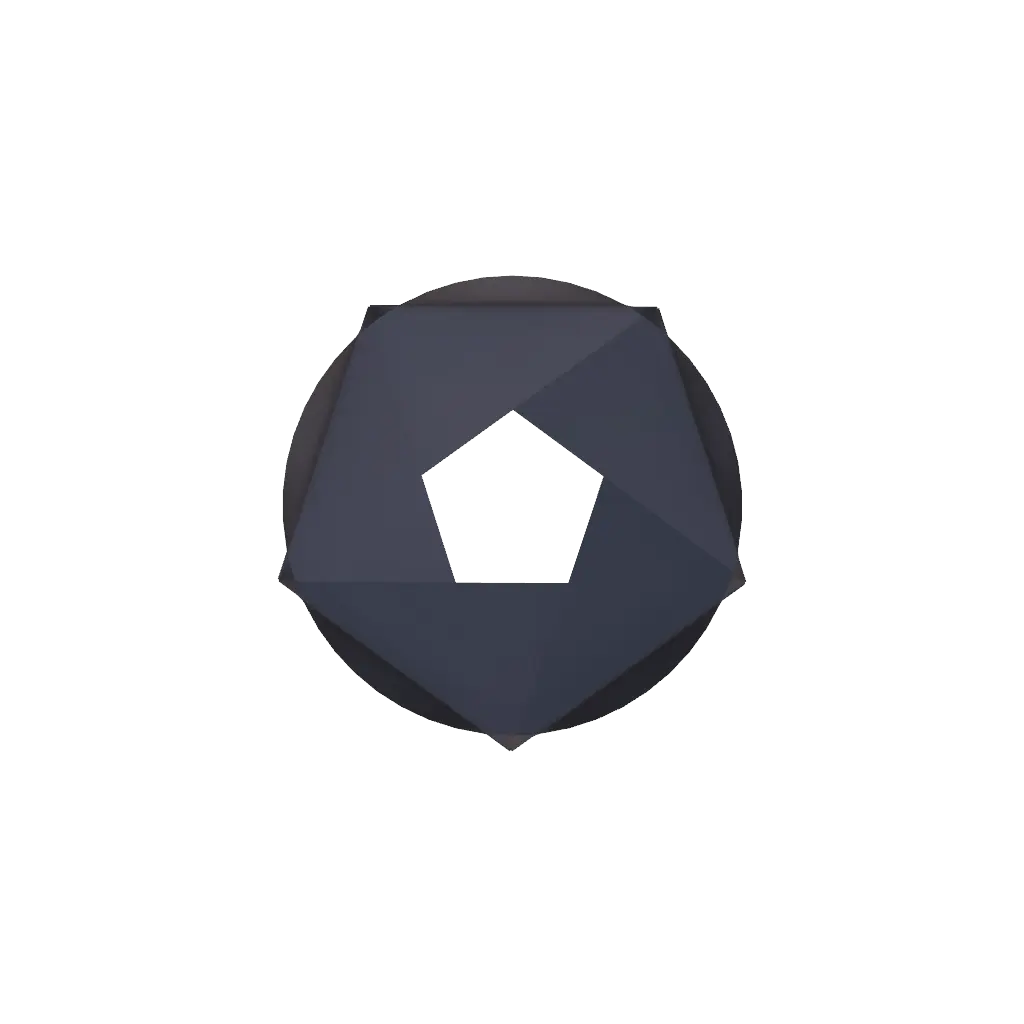

⌀D Mindestdurchmesser im komprimierten Balg 11 mm
Gewicht 10 g
