Faltenbalg EPBL035-05-014

Faltenbalg EPBL035-05-014

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 35 mm
Wettrennen Maximaler Balg 219 mm

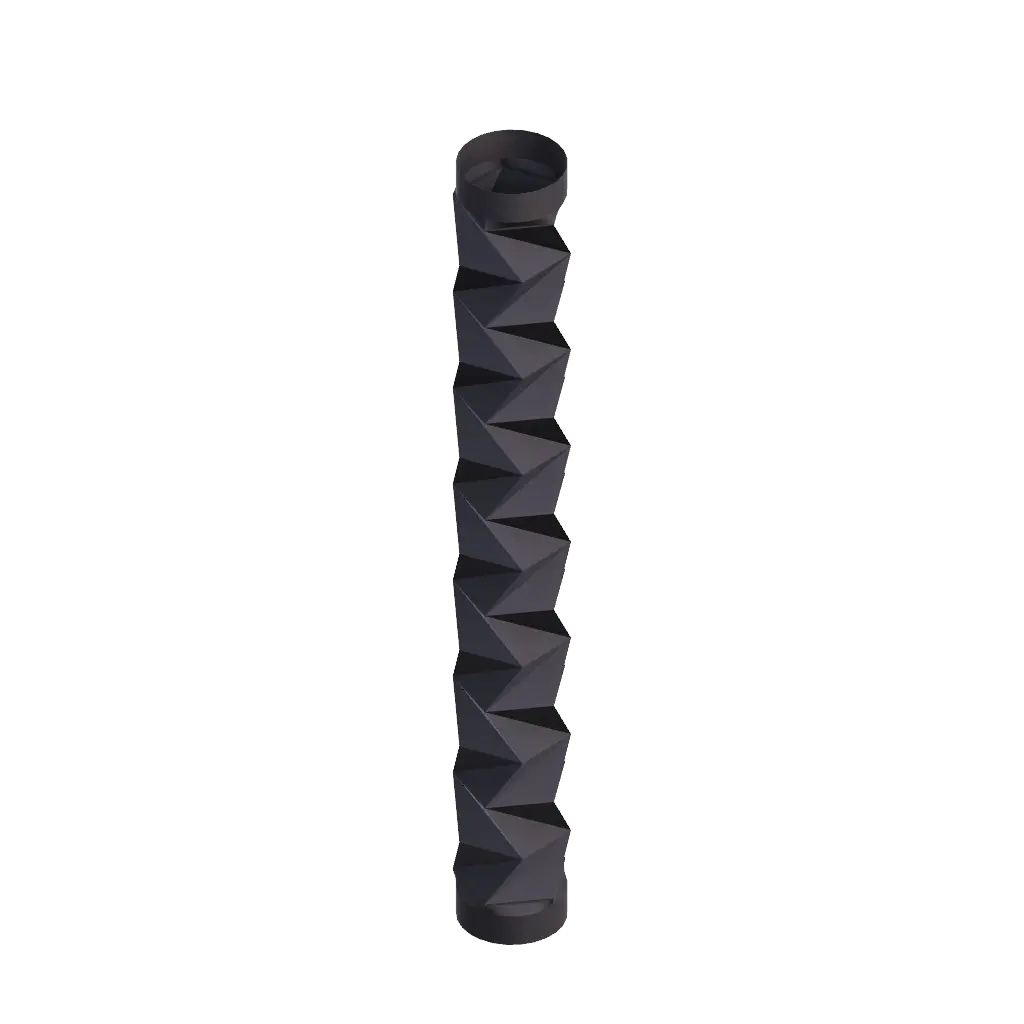

Lmax Maximale Länge des eingesetzten Balgs 288 mm

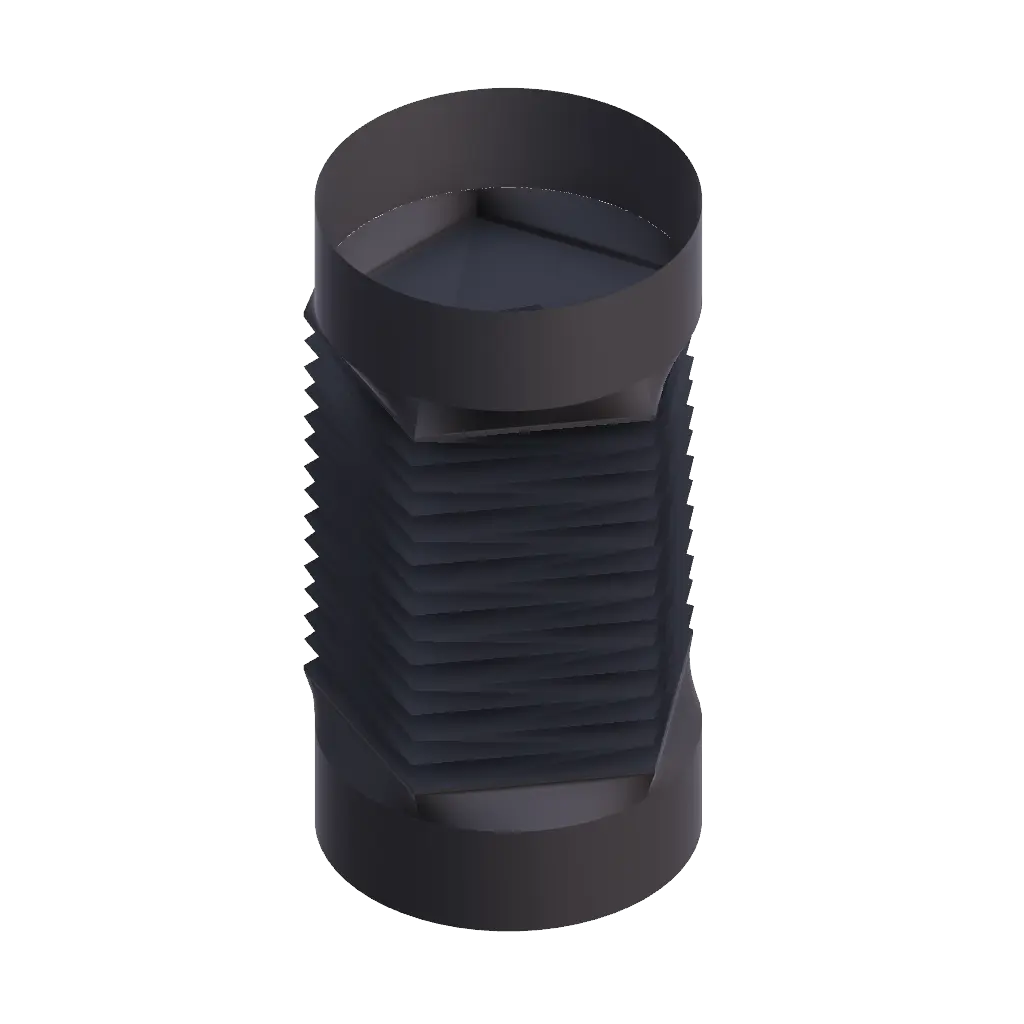

Lmin Minimale komprimierte Balglänge 69 mm
Ld Aktive Länge des eingesetzten Balgs 258 mm
Lc Aktive Länge des komprimierten Balgs 39 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 38 mm
⌀D Mindestdurchmesser im komprimierten Balg 11 mm
Gewicht 16 g
