SKU:200000008
Faltenbalg EPBL035-05-016
Faltenbalg EPBL035-05-016Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.
Merkmale
- Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
- Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
- Schützt Ihre Bediener vor Gefahren.
- Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
- Hält einer Umgebung zwischen -40 °C und 80 °C stand.
- Große Anzahl an Befestigungselementen.
Technische Daten
| ⌀S | Außendurchmesser des Balgs | 35 | mm |
| Wettrennen | Maximaler Balg | 250 | mm |
| Lmax | Maximale Länge des eingesetzten Balgs | 325 | mm |
| Lmin | Minimale komprimierte Balglänge | 74 | mm |

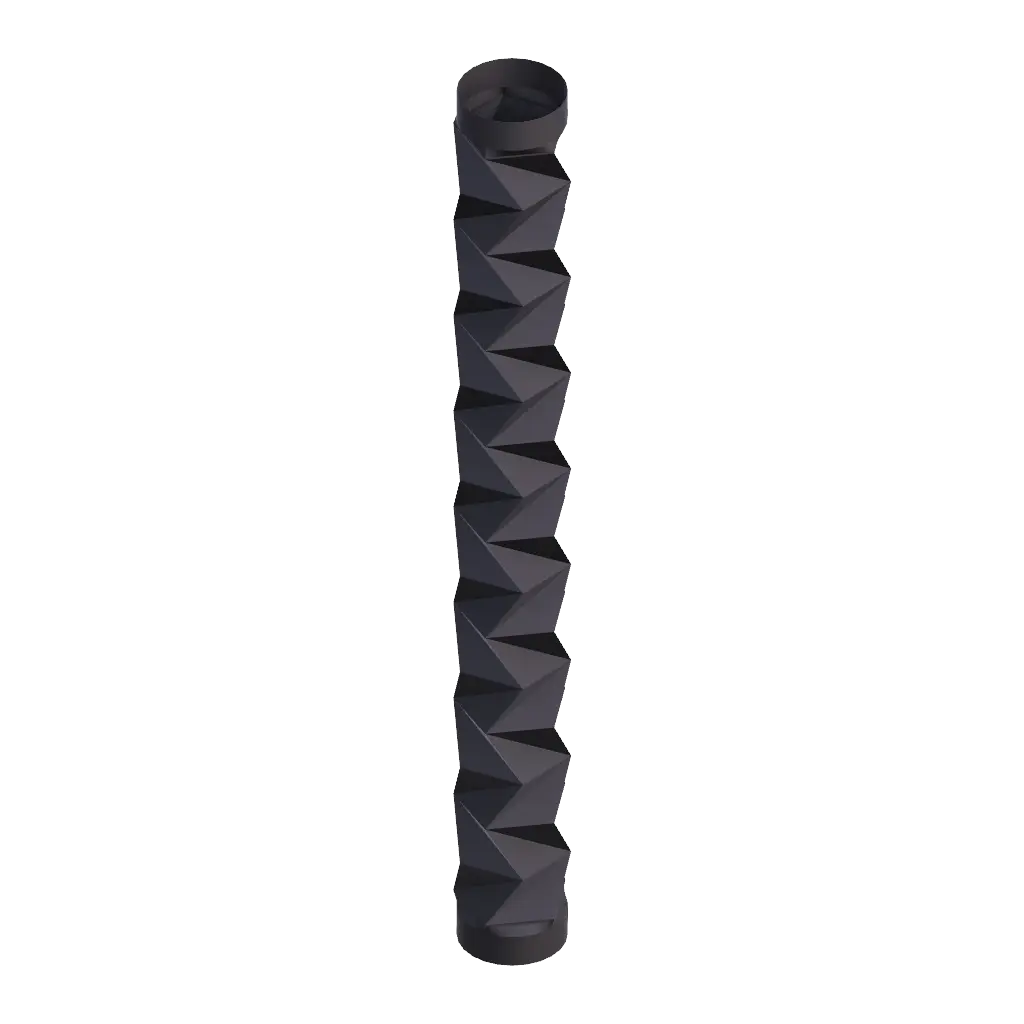

| Ld | Aktive Länge des eingesetzten Balgs | 295 | mm |

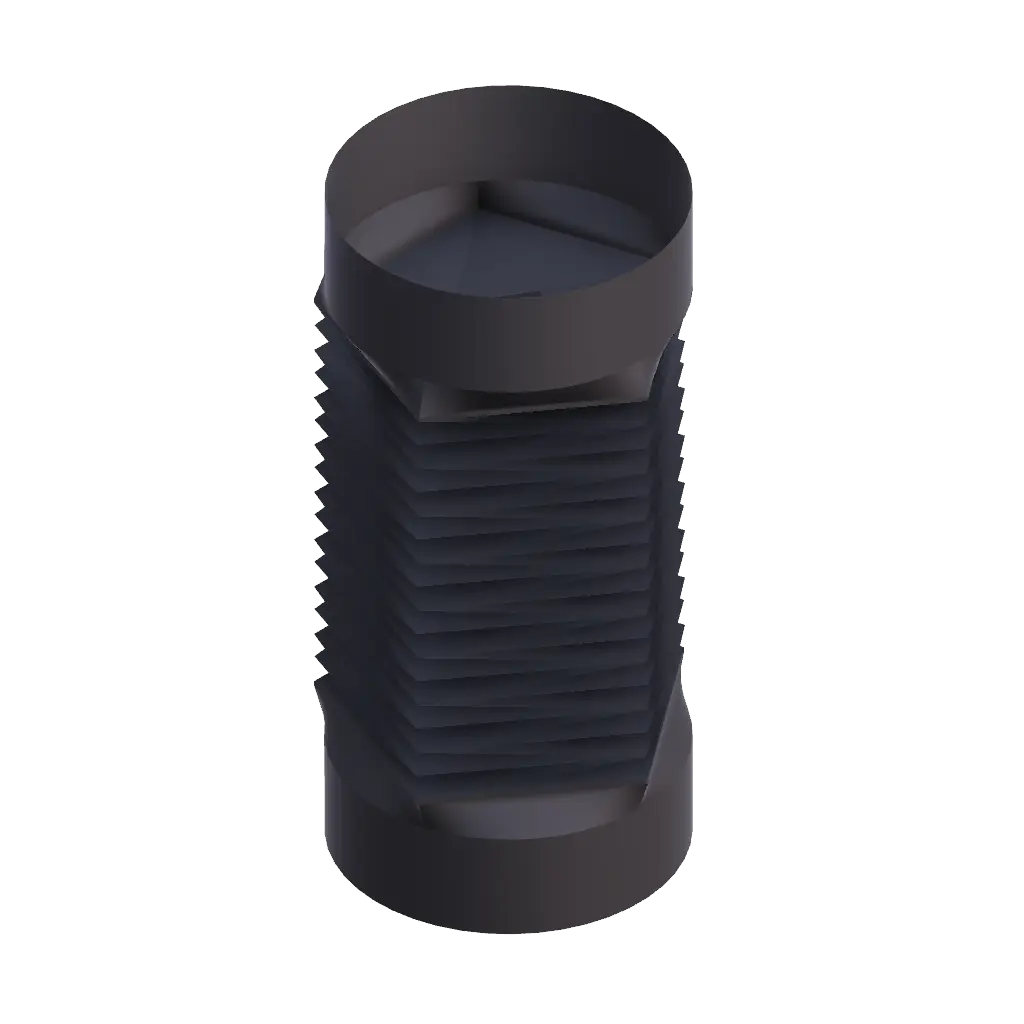

| Lc | Aktive Länge des komprimierten Balgs | 44 | mm |
| H | Funktion der Befestigungselemente (Standardadapter) | 15 | mm |
| ⌀C | Maximaler Stellflächendurchmesser | 38 | mm |
| ⌀D | Mindestdurchmesser im komprimierten Balg | 11 | mm |
| Gewicht | 18 | g |
Downloads
| CAD | Komprimierter Balg |
| Blasebalg eingesetzt | |
| Technische Daten | Technisches Datenblatt |
| Technisches Datenblatt | |
| Handbuch | Montageanleitung |
