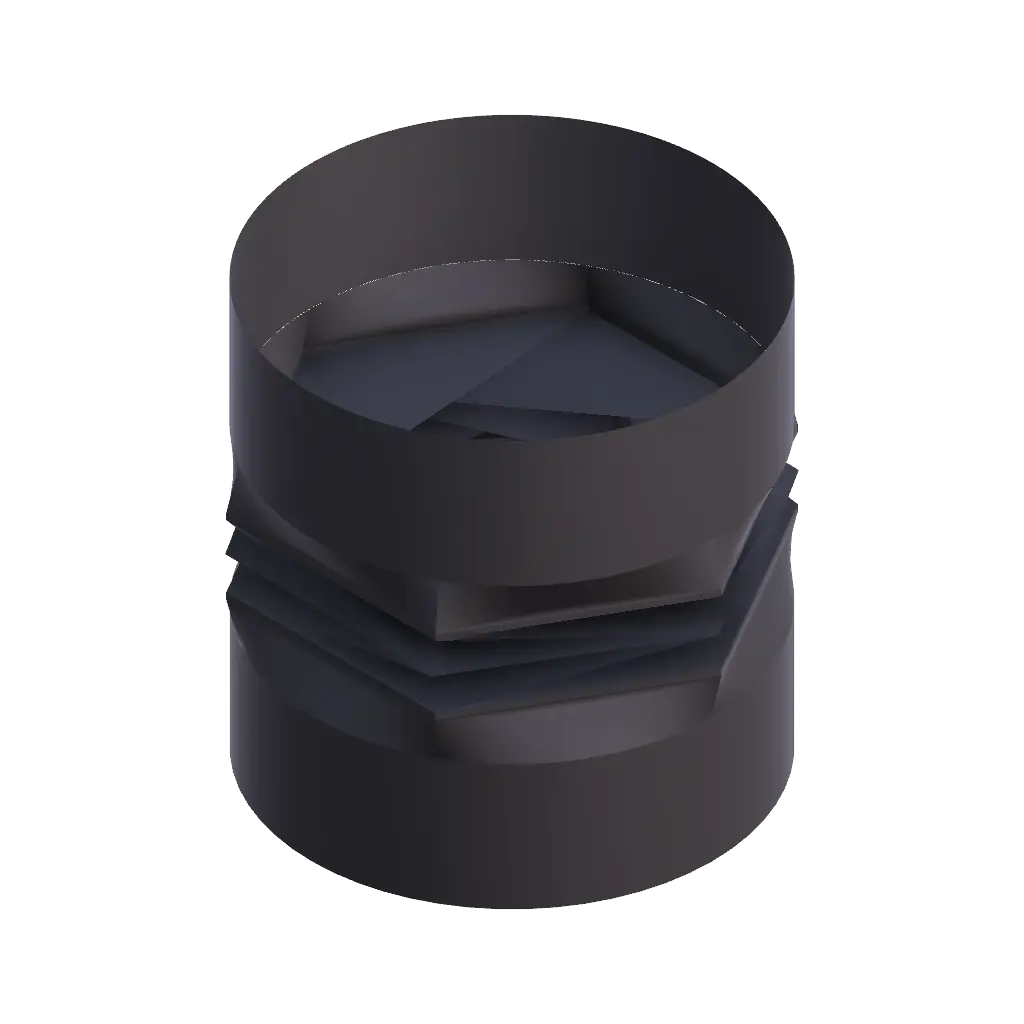

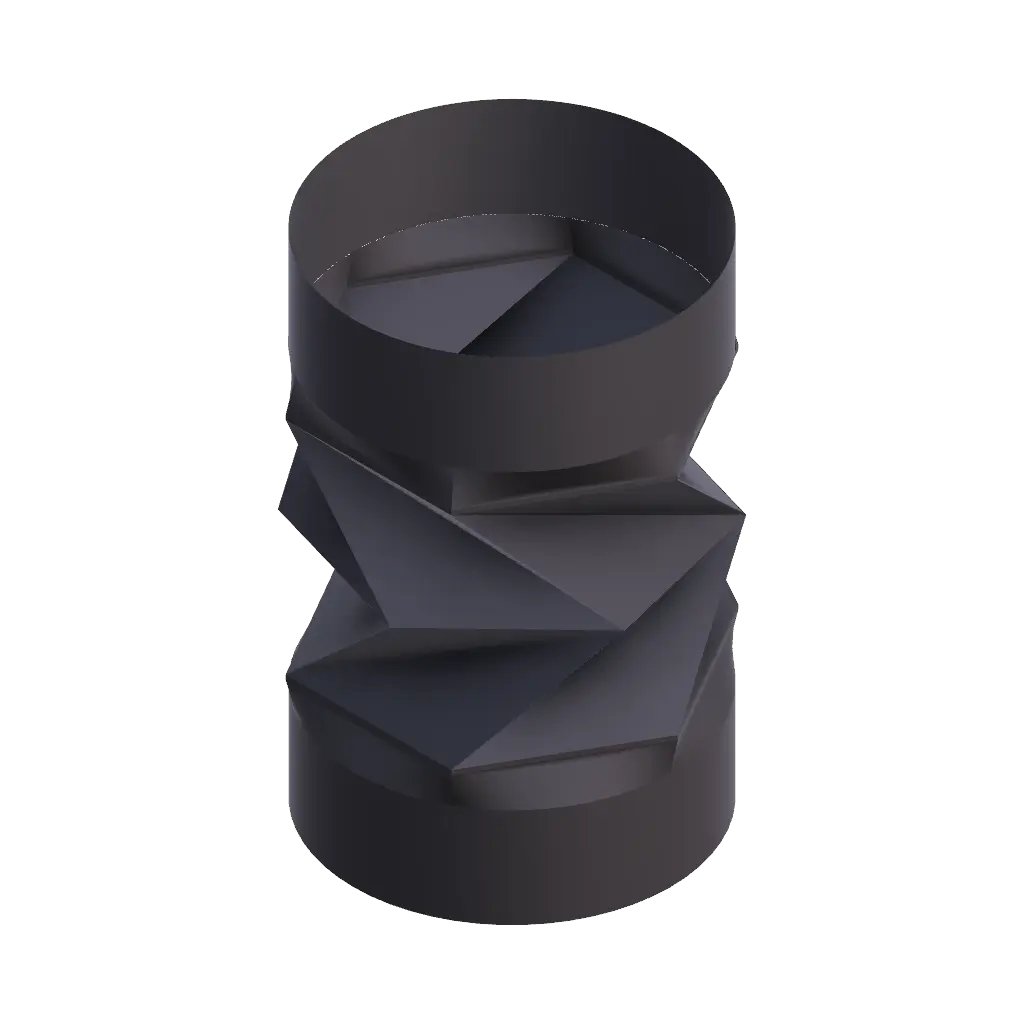

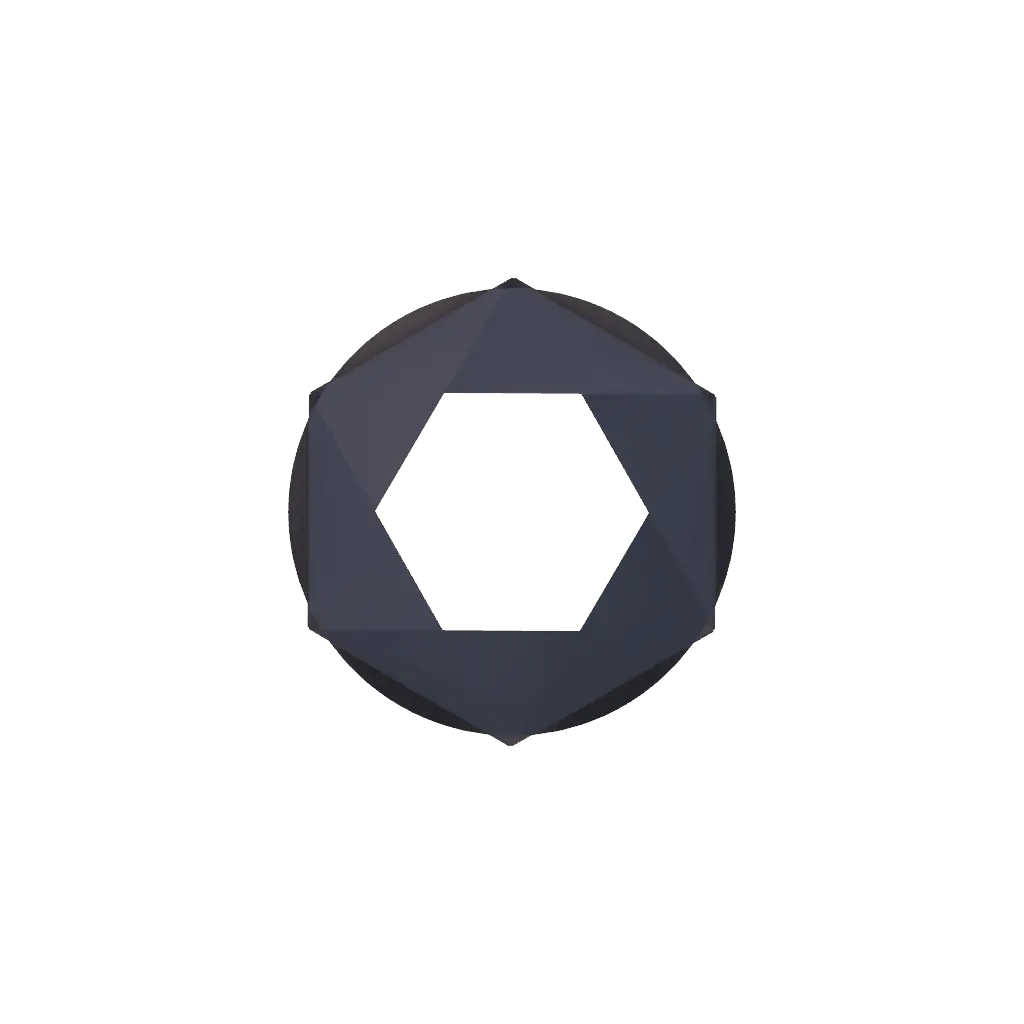

Faltenbalg EPBL035-06-002

Faltenbalg EPBL035-06-002

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 35 mm
Wettrennen Maximaler Balg 19 mm
Lmax Maximale Länge des eingesetzten Balgs 54 mm
Lmin Minimale komprimierte Balglänge 36 mm
Ld Aktive Länge des eingesetzten Balgs 24 mm
Lc Aktive Länge des komprimierten Balgs 6 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 37 mm
⌀D Mindestdurchmesser im komprimierten Balg 18 mm
Gewicht 3 g

Downloads

CAD Komprimierter Balg
Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
