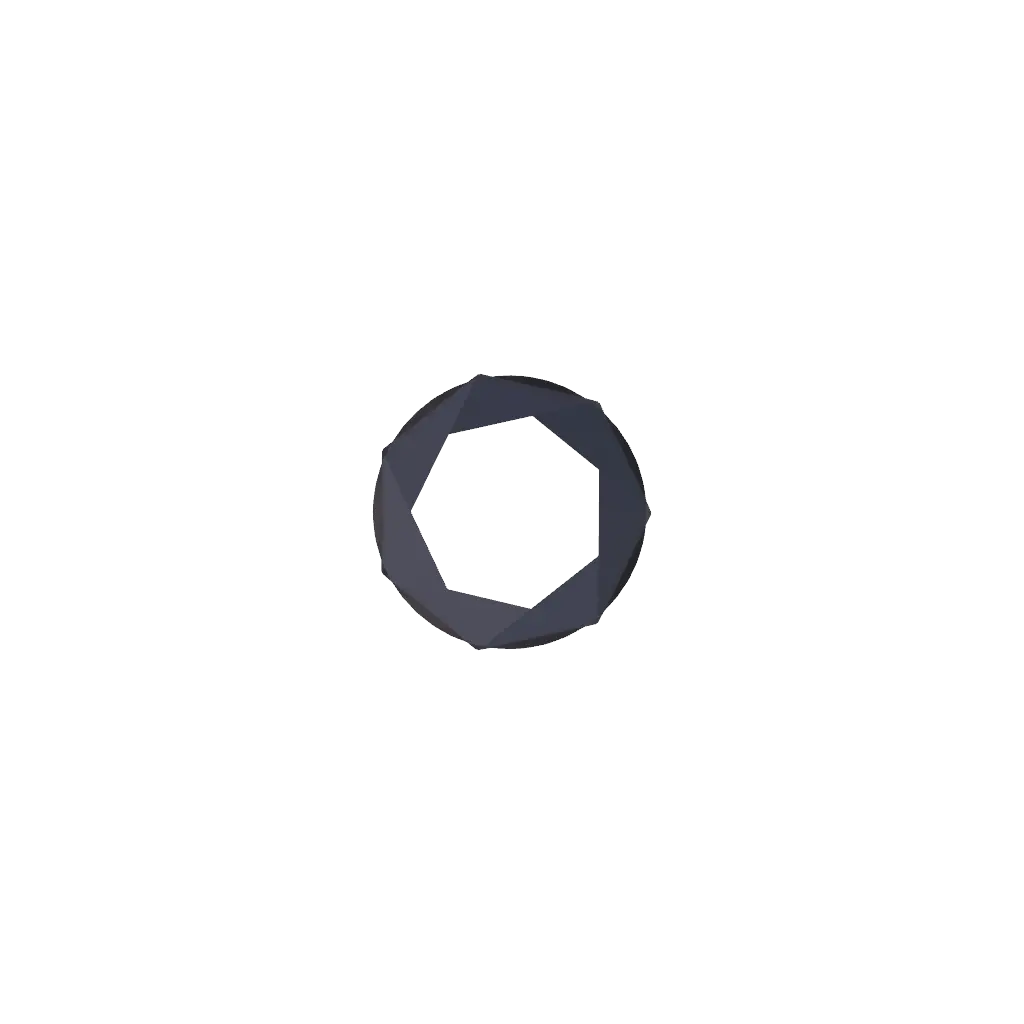

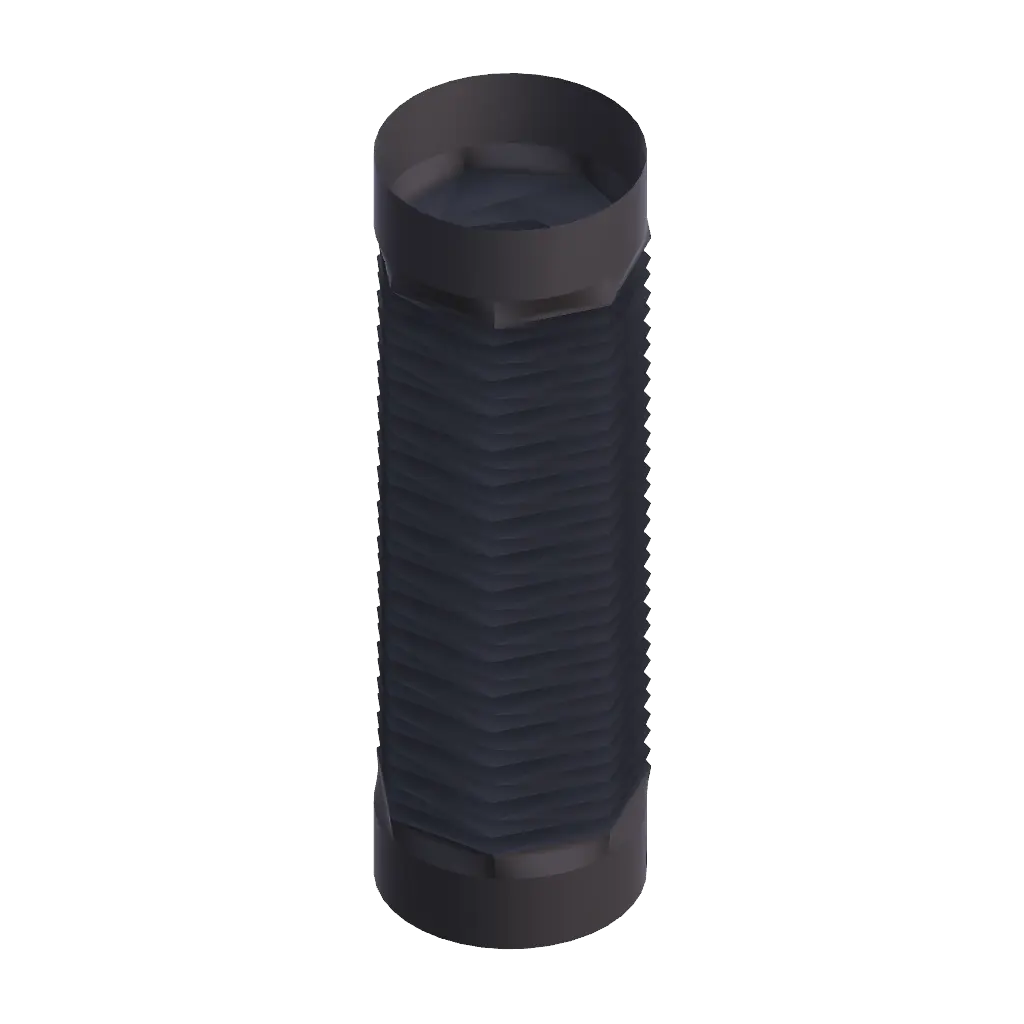

• Soufflet de protection EPBL035-07-030 Eclore
  • Soufflet de protection EPBL035-07-030 Eclore
  • Soufflet de protection EPBL035-07-030 Eclore
  • Soufflet de protection EPBL035-07-030 Eclore
1 4

2020000015

Faltenbalg EPBL035-07-030

Faltenbalg EPBL035-07-030

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 35 mm
Wettrennen Maximaler Balg 196 mm
Lmax Maximale Länge des eingesetzten Balgs 309 mm
Lmin Minimale komprimierte Balglänge 113 mm
Ld Aktive Länge des eingesetzten Balgs 279 mm
Lc Aktive Länge des komprimierten Balgs 83 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 37 mm
⌀D Mindestdurchmesser im komprimierten Balg 22 mm
Gewicht 21 g
