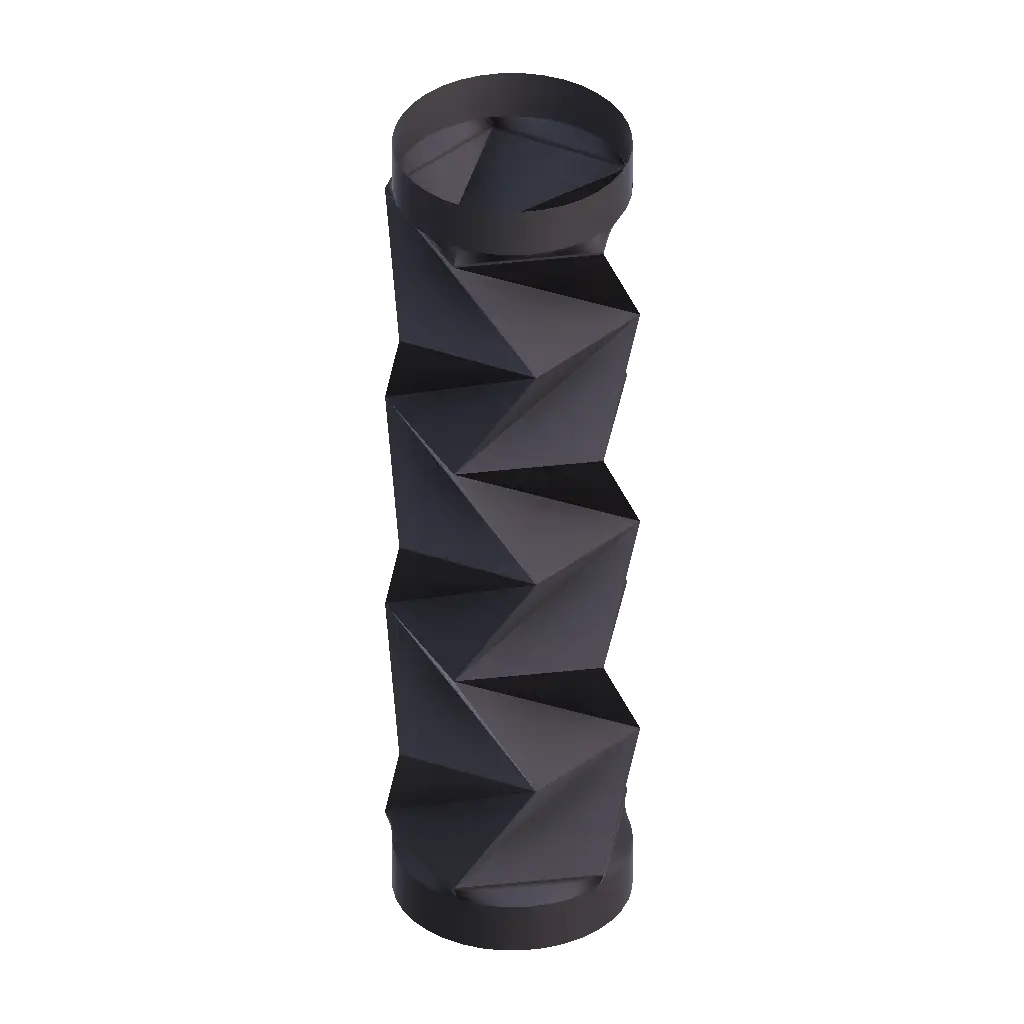

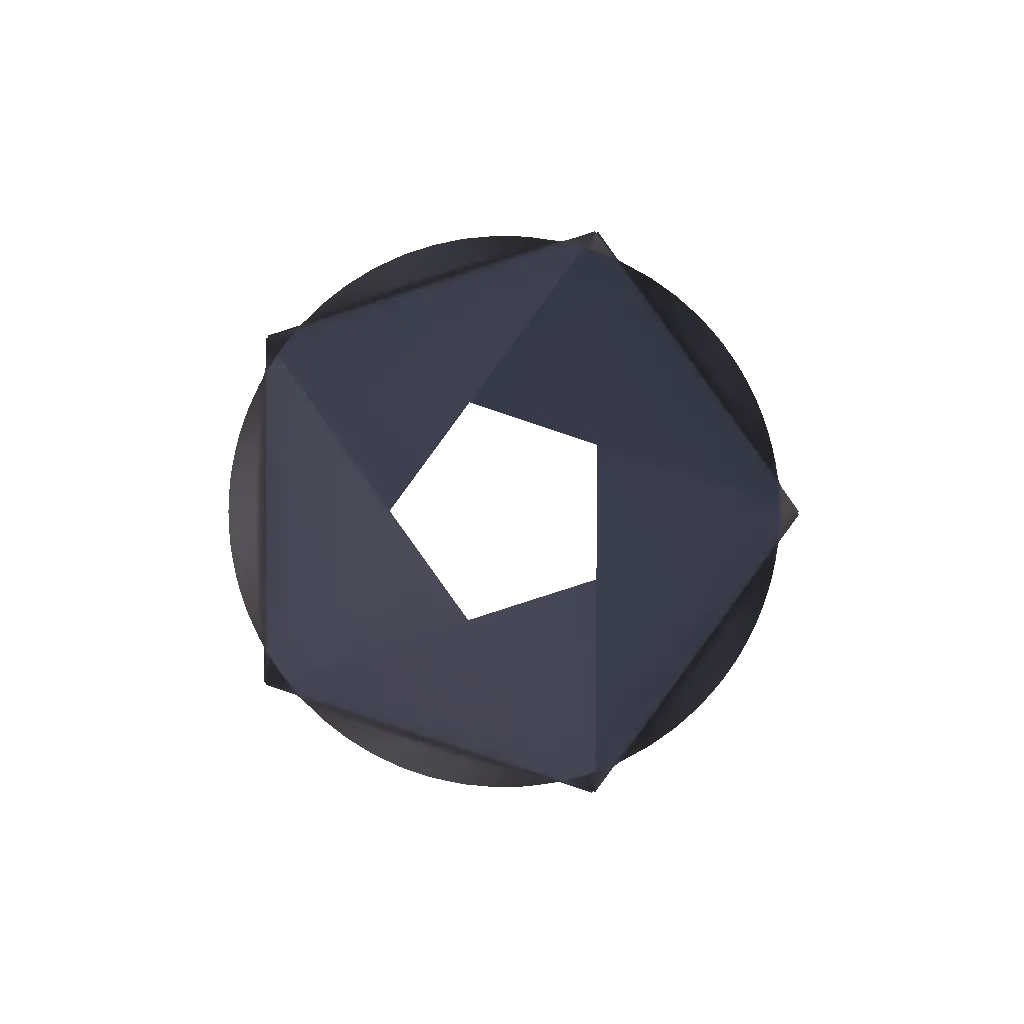

Faltenbalg EPBL050-05-006

Faltenbalg EPBL050-05-006

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 50 mm
Wettrennen Maximaler Balg 134 mm
Lmax Maximale Länge des eingesetzten Balgs 188 mm
Lmin Minimale komprimierte Balglänge 53 mm
Ld Aktive Länge des eingesetzten Balgs 158 mm
Lc Aktive Länge des komprimierten Balgs 23 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 54 mm
⌀D Mindestdurchmesser im komprimierten Balg 15 mm
Gewicht 19 g

Downloads

CAD Komprimierter Balg
Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
