  • Soufflet de protection EPBL050-05-008 Eclore
1 4

210000004

Faltenbalg EPBL050-05-008

Faltenbalg EPBL050-05-008

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 50 mm
Wettrennen Maximaler Balg 179 mm
Lmax Maximale Länge des eingesetzten Balgs 240 mm
Lmin Minimale komprimierte Balglänge 61 mm
Ld Aktive Länge des eingesetzten Balgs 210 mm
Lc Aktive Länge des komprimierten Balgs 31 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 54 mm
⌀D Mindestdurchmesser im komprimierten Balg 15 mm
Gewicht 24 g

Downloads

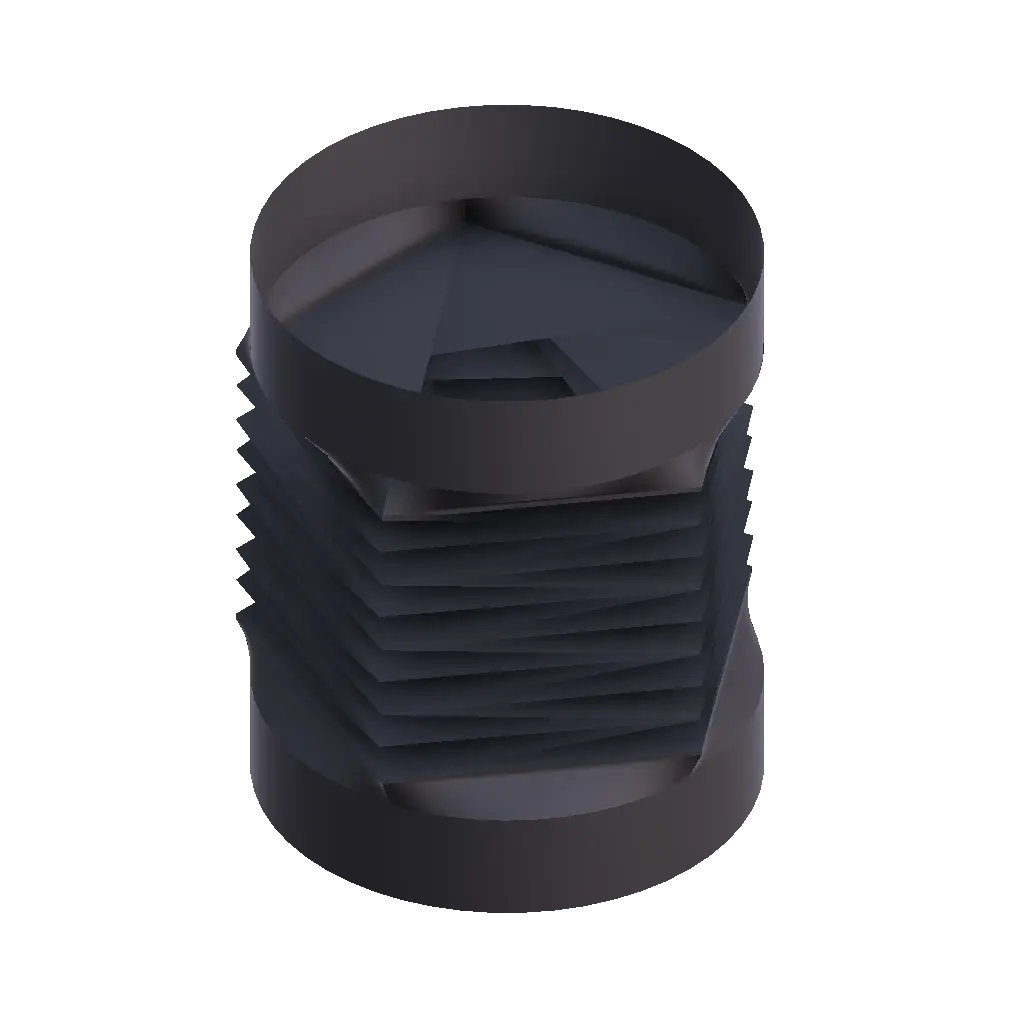

CAD Komprimierter Balg

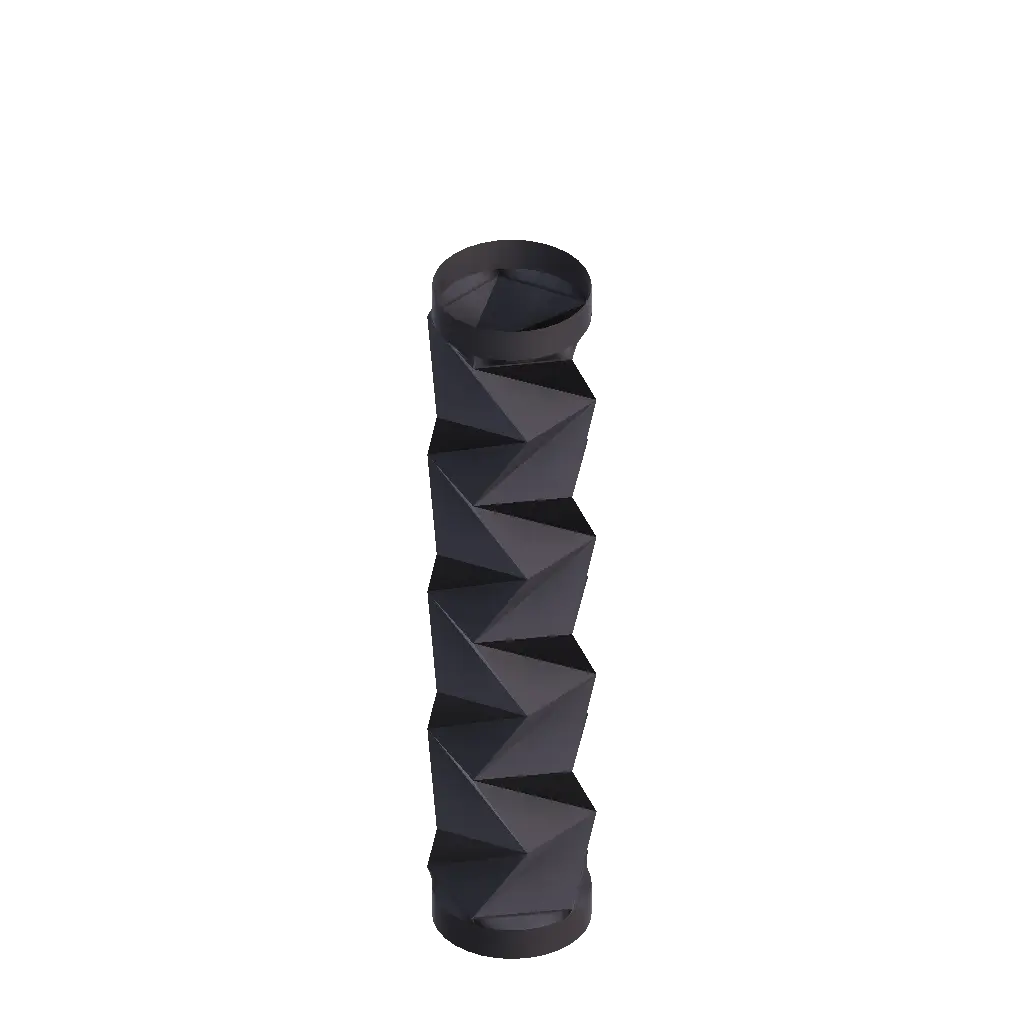

Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
