Faltenbalg EPBL070-05-004

Faltenbalg EPBL070-05-004

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 70 mm
Wettrennen Maximaler Balg 131 mm
Lmax Maximale Länge des eingesetzten Balgs 178 mm
Lmin Minimale komprimierte Balglänge 47 mm
Ld Aktive Länge des eingesetzten Balgs 148 mm
Lc Aktive Länge des komprimierten Balgs 17 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 76 mm
⌀D Mindestdurchmesser im komprimierten Balg 22 mm
Gewicht 27 g

Downloads

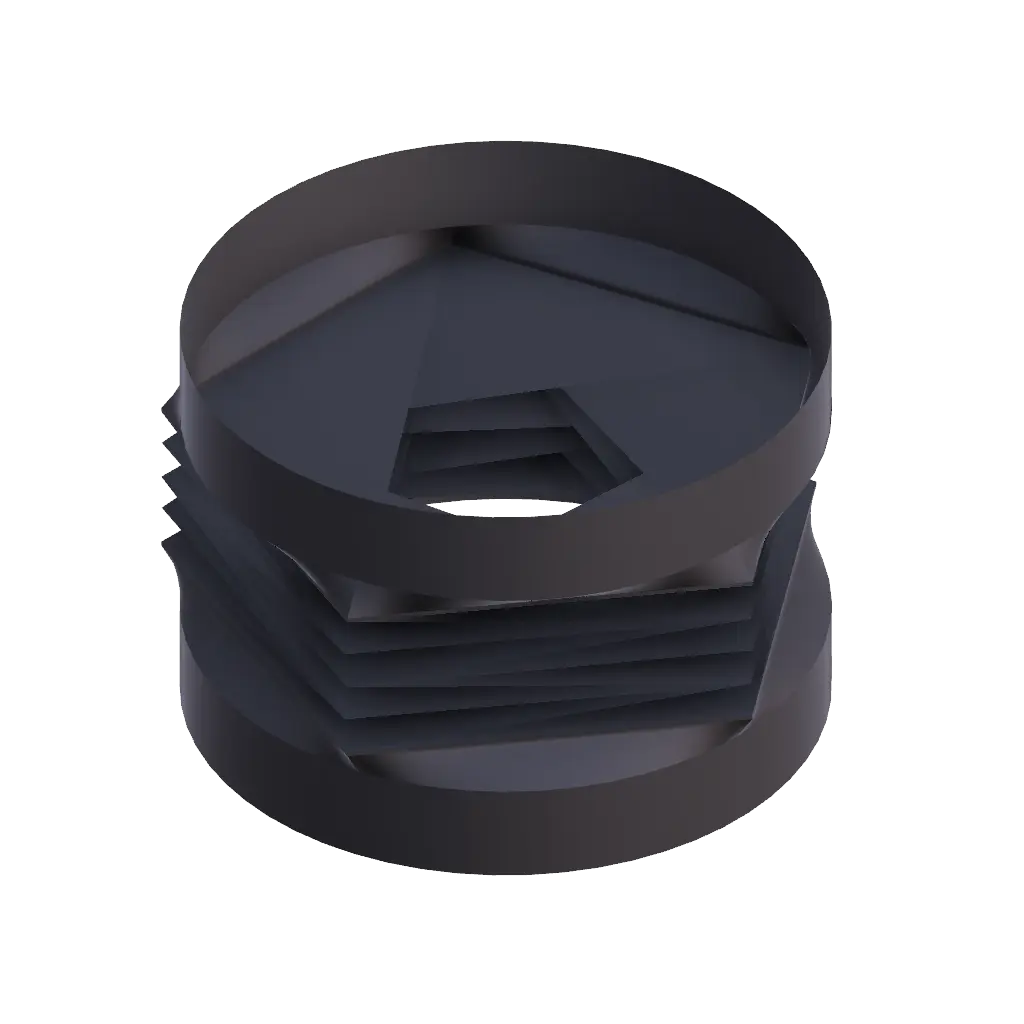

CAD Komprimierter Balg

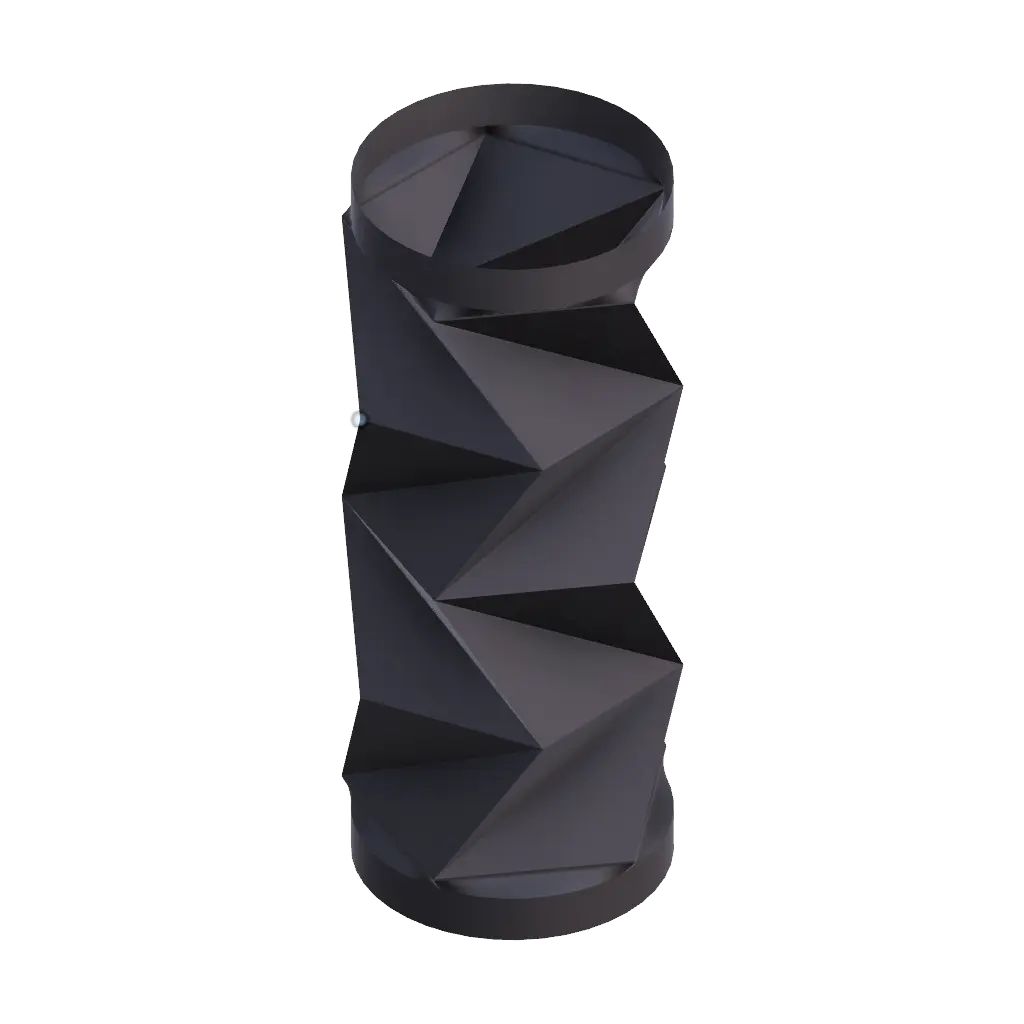

Blasebalg eingesetzt
