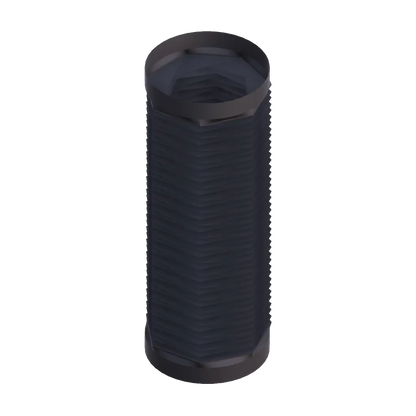

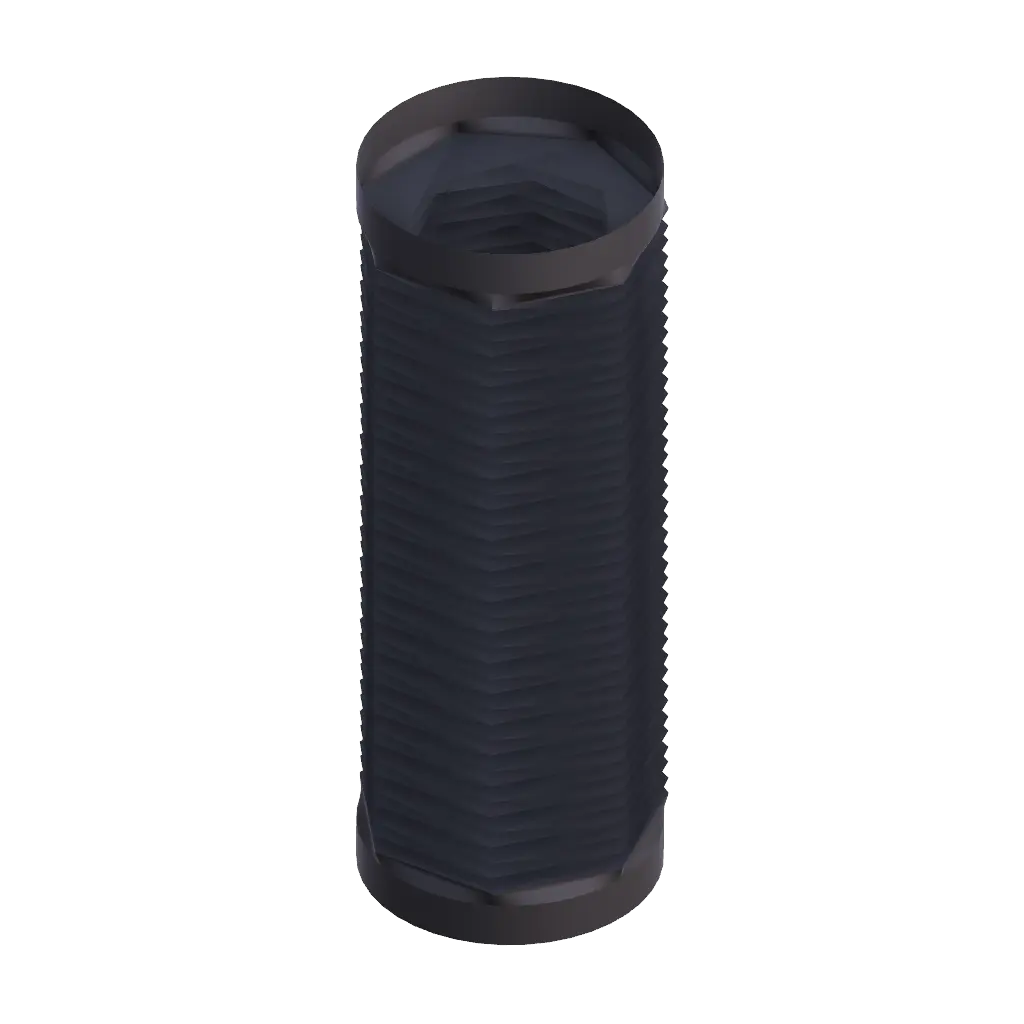

Faltenbalg EPBL070-07-038

Faltenbalg EPBL070-07-038

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 70 mm
Wettrennen Maximaler Balg 548 mm

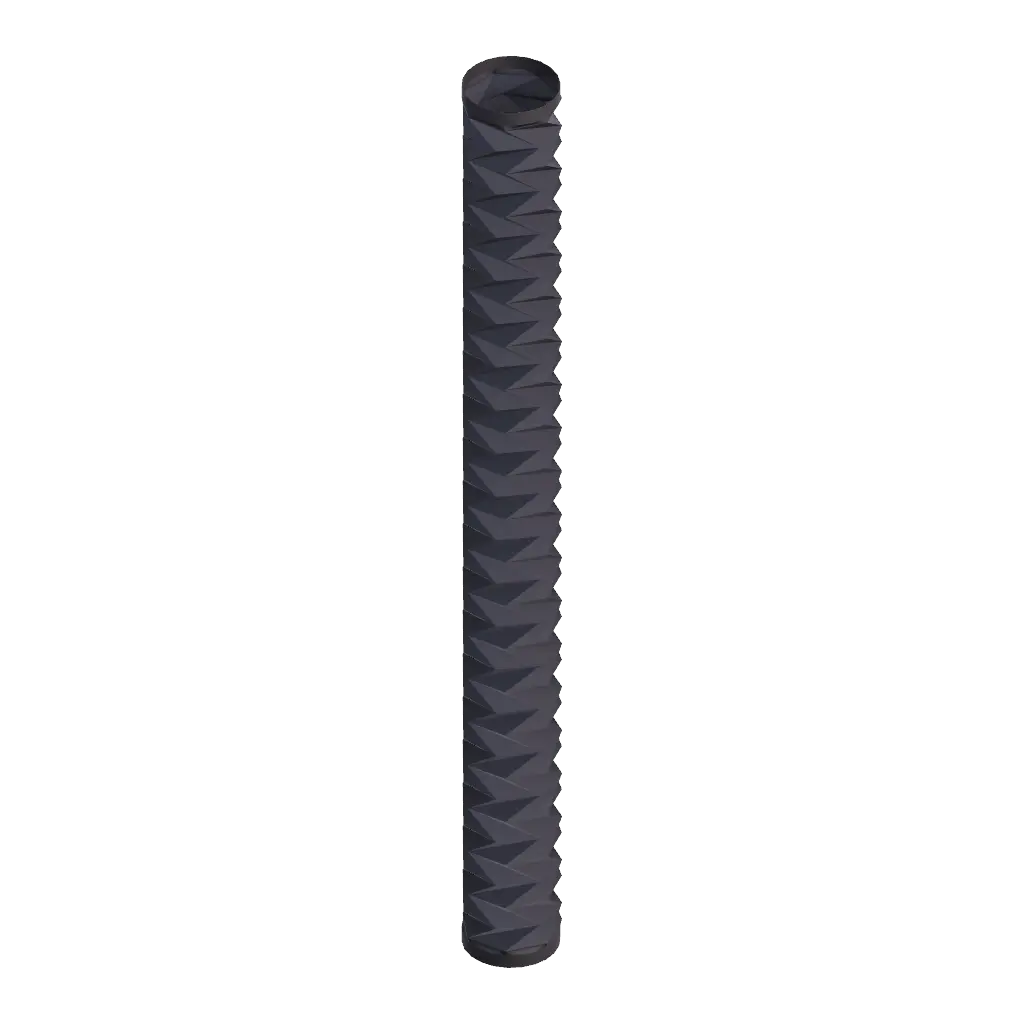

Lmax Maximale Länge des eingesetzten Balgs 739 mm
Lmin Minimale komprimierte Balglänge 192 mm
Ld Aktive Länge des eingesetzten Balgs 709 mm
Lc Aktive Länge des komprimierten Balgs 162 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 74 mm
⌀D Mindestdurchmesser im komprimierten Balg 45 mm
Gewicht 134 g

Downloads

CAD Komprimierter Balg
Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
