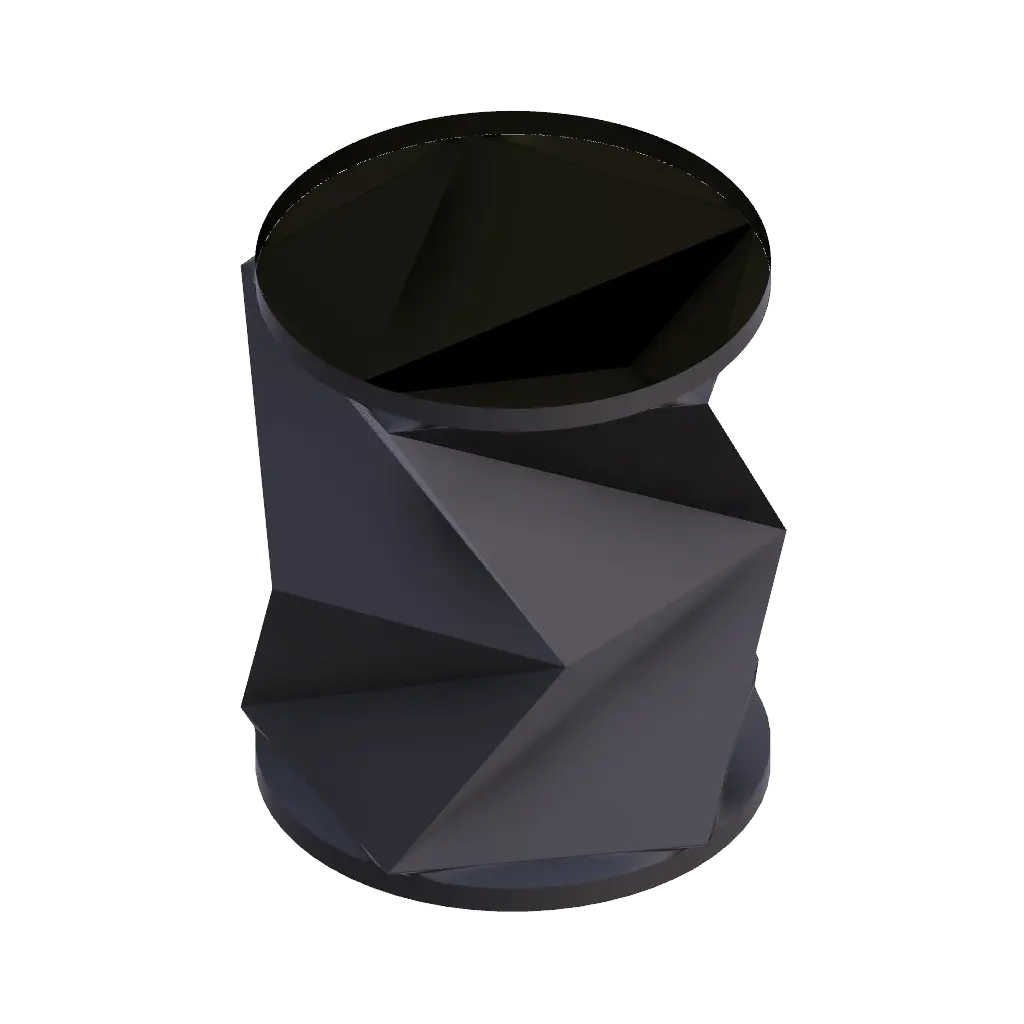

Faltenbalg EPBL200-05-002

Faltenbalg EPBL200-05-002

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 200 mm
Wettrennen Maximaler Balg 203 mm
Lmax Maximale Länge des eingesetzten Balgs 239 mm
Lmin Minimale komprimierte Balglänge 36 mm
Ld Aktive Länge des eingesetzten Balgs 209 mm
Lc Aktive Länge des komprimierten Balgs 6 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 215 mm
⌀D Mindestdurchmesser im komprimierten Balg 67 mm
Gewicht 107 g

Downloads

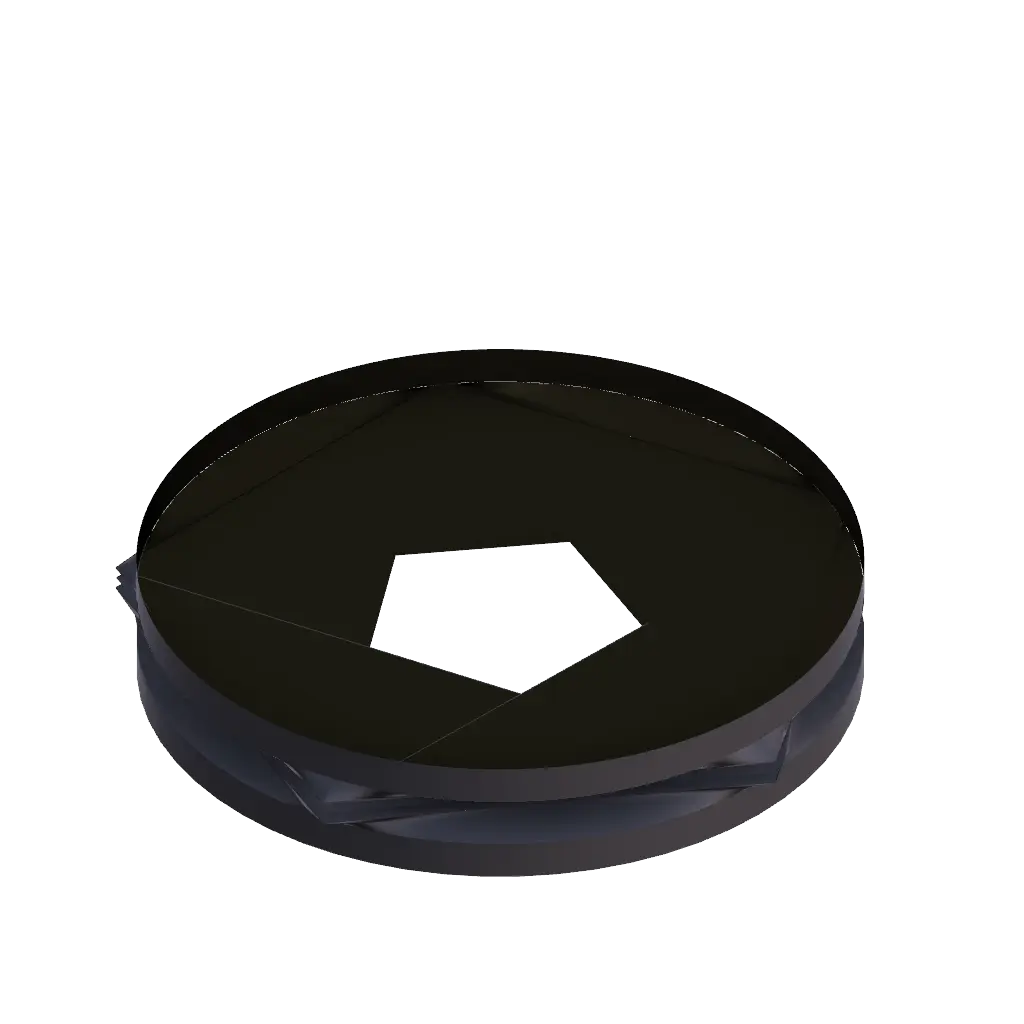

CAD Komprimierter Balg
Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
