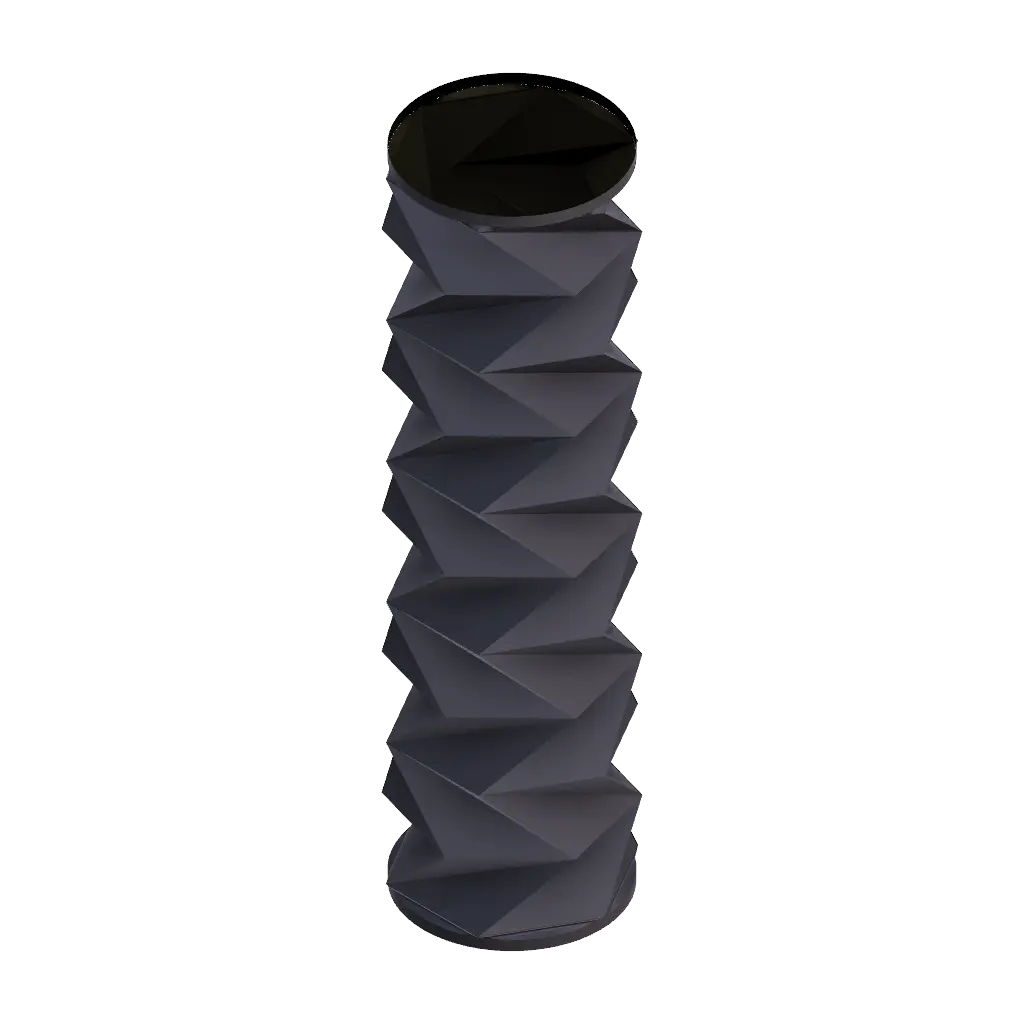

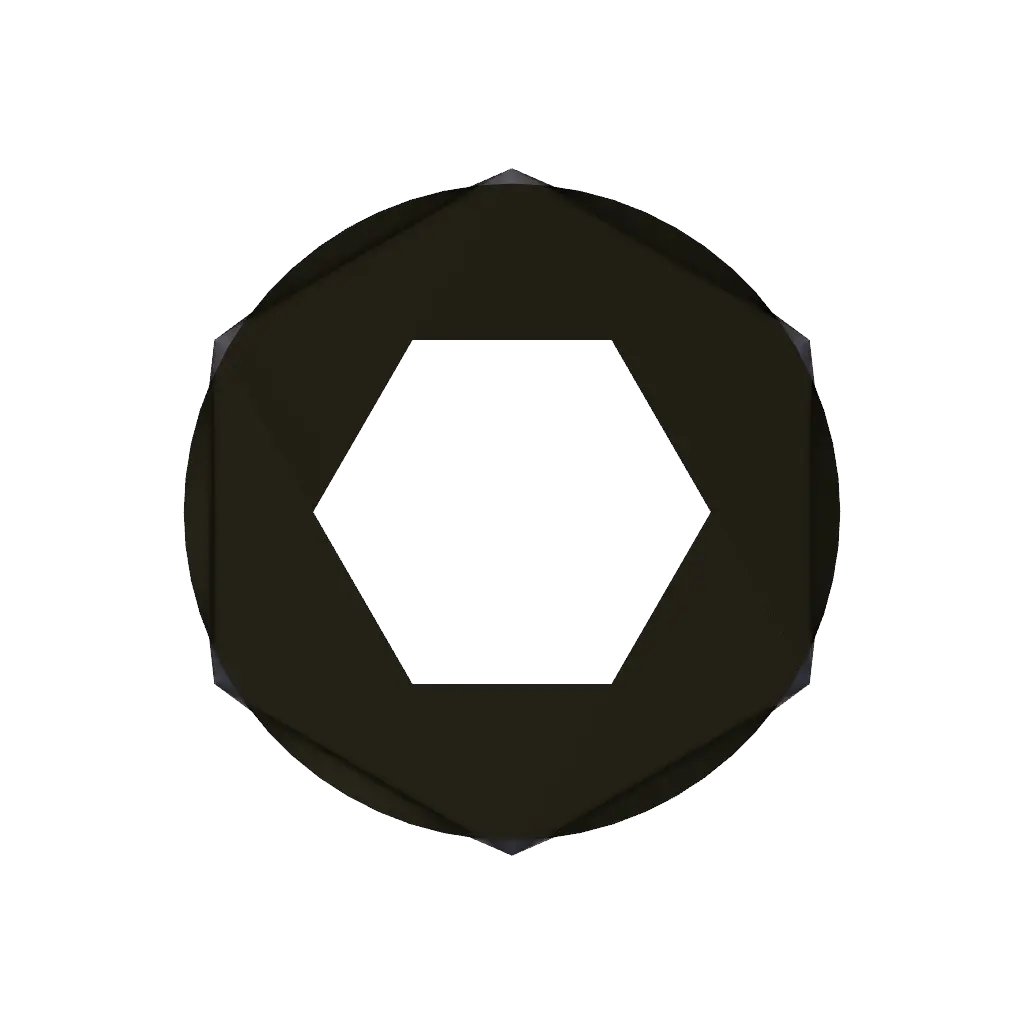

Faltenbalg EPBL200-06-010

Faltenbalg EPBL200-06-010

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 200 mm
Wettrennen Maximaler Balg 661 mm
Lmax Maximale Länge des eingesetzten Balgs 722 mm
Lmin Minimale komprimierte Balglänge 61 mm
Ld Aktive Länge des eingesetzten Balgs 692 mm
Lc Aktive Länge des komprimierten Balgs 31 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 210 mm
⌀D Mindestdurchmesser im komprimierten Balg 105 mm
Gewicht 373 g

Downloads

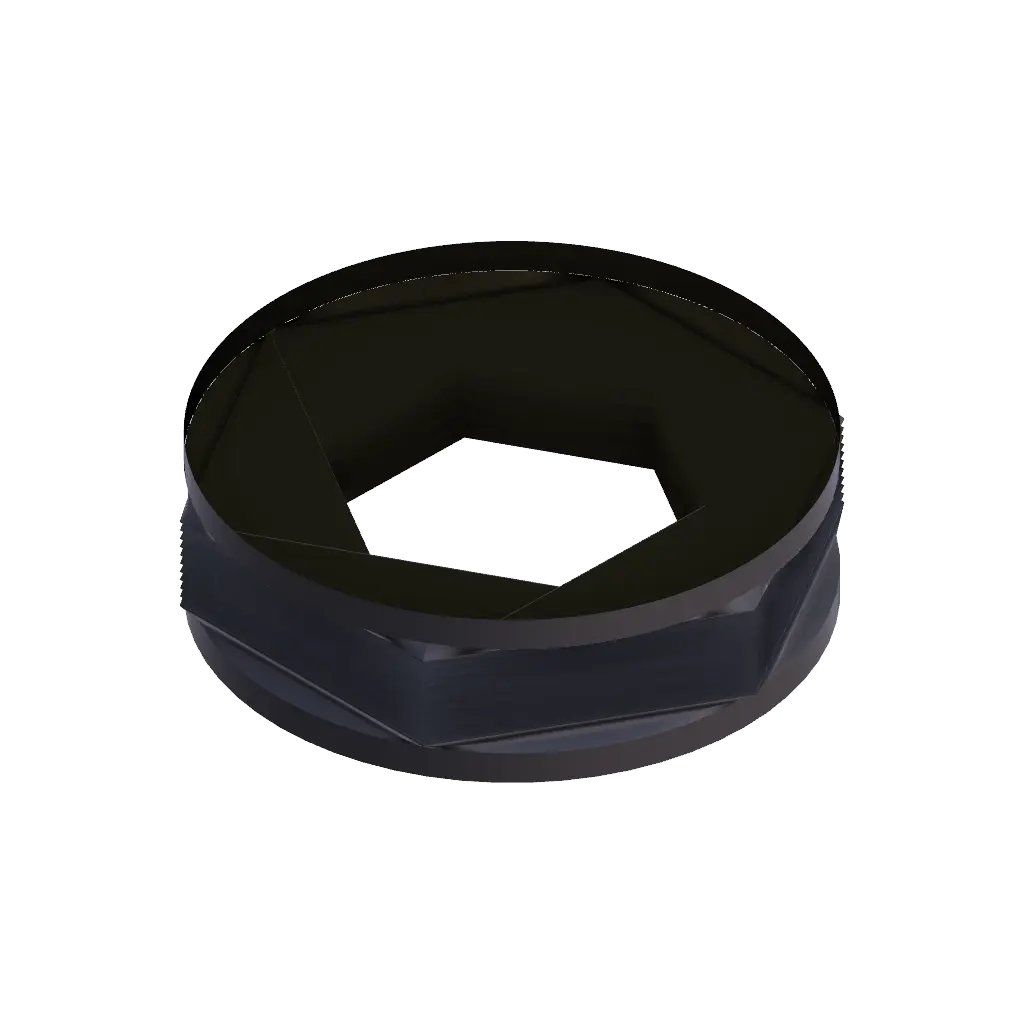

CAD Komprimierter Balg
Blasebalg eingesetzt
Technische Daten Technisches Datenblatt
Technisches Datenblatt
Handbuch Montageanleitung
