Faltenbalg EPBL300-06-008

Faltenbalg EPBL300-06-008

Schützt Ihre Kraftübertragung vor äußeren Einflüssen: Stößen, Abrieb, chemischen Angriffen, UV-Strahlung. Die Steifigkeit des Schutzbalgs gewährleistet die Sicherheit des Bedieners.

Vollständige Details anzeigen

Merkmale

  • Schützt Ihre Kraftübertragung vor Stößen und Abrieb.
  • Erfüllt die FDA-Anforderungen im Code of Federal Regulations (21 CFR 177.1520) für den Kontakt mit Lebensmitteln.
  • Schützt Ihre Bediener vor Gefahren.
  • Versiegelt Ihr System gegen Angriffe durch Kohlenwasserstoffe und Lösungsmittel.
  • Hält einer Umgebung zwischen -40 °C und 80 °C stand.
  • Große Anzahl an Befestigungselementen.

Technische Daten

⌀S Außendurchmesser des Balgs 300 mm
Wettrennen Maximaler Balg 804 mm
Lmax Maximale Länge des eingesetzten Balgs 859 mm
Lmin Minimale komprimierte Balglänge 55 mm
Ld Aktive Länge des eingesetzten Balgs 829 mm
Lc Aktive Länge des komprimierten Balgs 25 mm
H Funktion der Befestigungselemente (Standardadapter) 15 mm
⌀C Maximaler Stellflächendurchmesser 315 mm
⌀D Mindestdurchmesser im komprimierten Balg 158 mm
Gewicht 667 g

Downloads

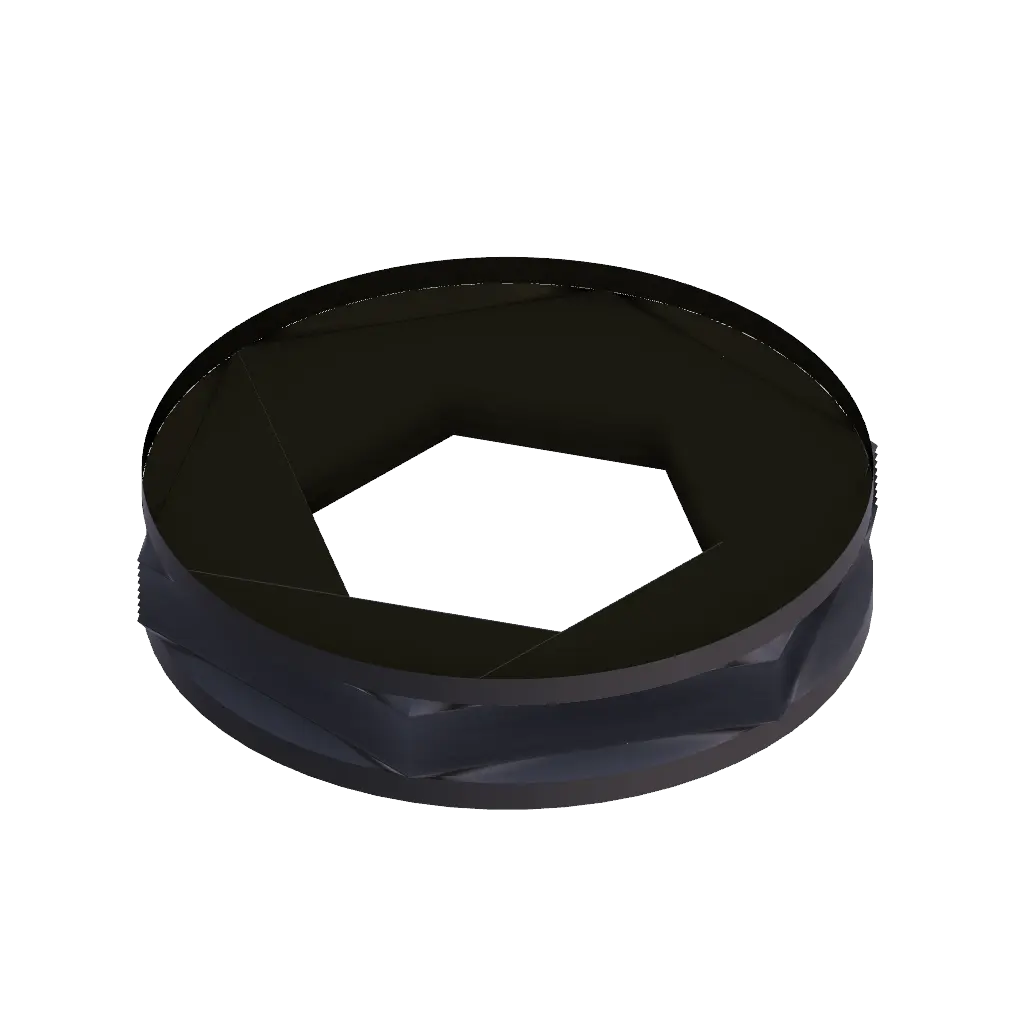

CAD Komprimierter Balg

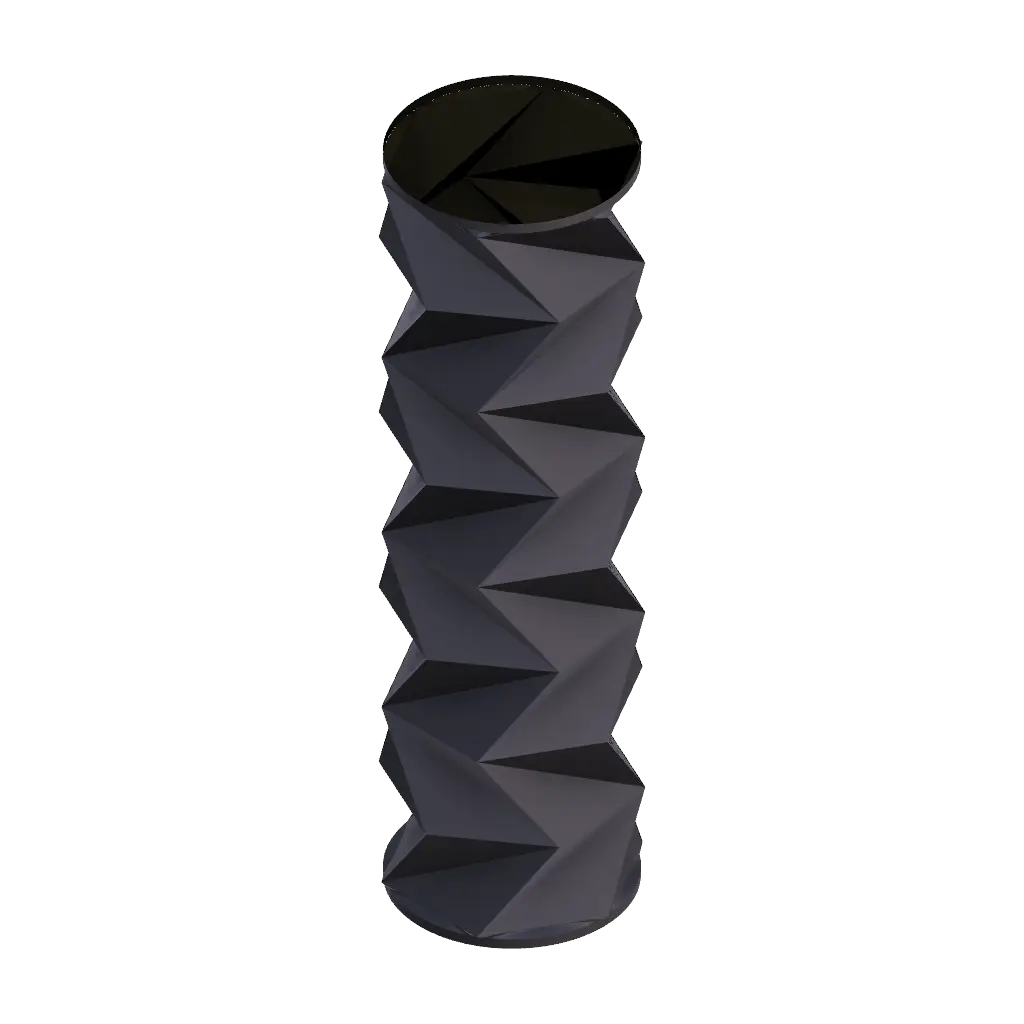

Blasebalg eingesetzt
