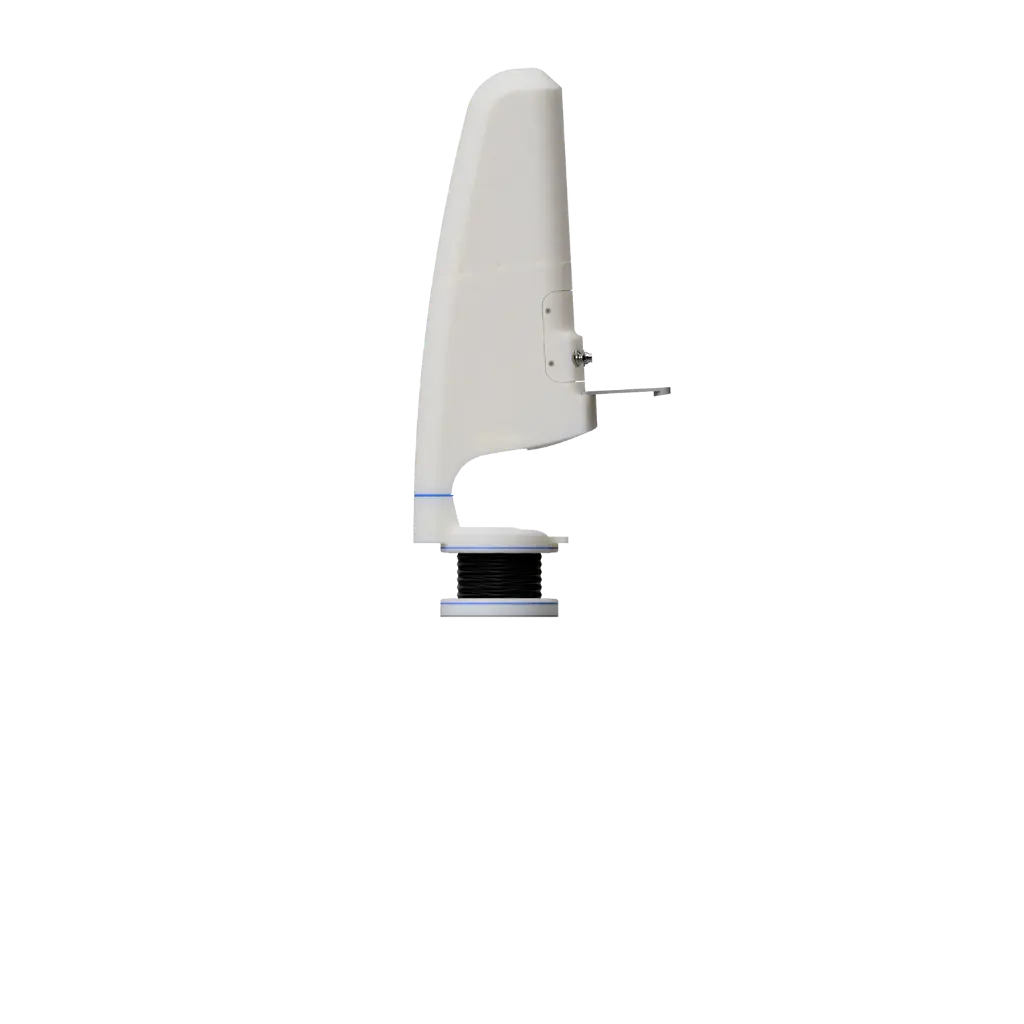

Kit de protection SCARA compatible OMRON i4-550L-350Z
Kit de protection SCARA compatible OMRON i4-550L-350ZKit de protection pour robot SCARA conçu pour assurer une protection optimale du robot soumis à des environnements difficiles ou éviter la contamination d'une zone contrôlée.
Composition du kit
-
Roulement et joints
Un roulement étanche est intégré dans le kit pour garantir le bon fonctionnement du soufflet.
L’assemblage est réalisé en dessous de la bride constructeur.
L’étanchéité est assurée par un jeu de joints.
-
Passage de réseaux personnalisable
Livré par défaut avec 3 connecteurs Push&Connect de 6 mm pour passer vos réseaux pneumatiques et électriques.
La démontabilité du composant permet une installation facile des réseaux à travers la vis du robot SCARA. La porte est aussi personnalisable sur demande. -
Contrôle de l'échappement
La prise d'air Push&Connect 8 mm avec raccord rapide assure la dépressurisation du soufflet (phases de compression/détente) tout en évitant les contaminations du robot SCARA dans votre environnement.
Caractéristiques principales et points forts
- Protection complète et étanche autour de l'axe du robot (le trou de l'axe représente le seul point de fuite)
- Résiste à un environnement entre -40°C à 80°C ainsi qu'aux rayons UV.
- Conception robuste résistante aux huiles, solvants, poussières et au nettoyage haute pression
- Soufflet Eclore résistant à 10 millions de cycles
- Une installation et une maintenance faciles
Des matériaux adaptés à chaque application
-
Standard - PA 12 S
Conçu pour les environnements poussiéreux, abrasifs et soumis à des nettoyages chimiques et jets d'eau
-
Agro & Salle blanche - PA 12
Conçu pour l'agroalimentaire :
Pièce du Kit : Conforme FDA et CE 1935/2004, 2023/2006
Soufflet noir : Contact alimentaire (CE 1935/2004, 2023/2006) -
Electronique - PA 11 ESD
Conçu pour les environnements sensibles aux décharges électrostatiques (ESD)
Une gamme adaptée aux environnements pharmaceutique et médical est en cours de développement.
Spécifications techniques et dimensions du kit de protection SCARA*
| Hd | Hauteur déployé | 930 | mm |
| Hc | Hauteur comprimé | 604 | mm |
| L | Longueur kit | 185 | mm |
| l | Largeur kit | 130 | mm |
| Course max | Course maximale | 350 | mm |
| Course standard | Course sans kit | 326 | mm |
| H | Position axe haut | 219 | mm |
*Attention : l'ajout de la rallonge de tige impacte les cotes.
