Soufflet de protection EPBL035-07-062

Soufflet de protection EPBL035-07-062

Protège vos transmissions de puissance de l’environnement extérieur : chocs, abrasion, attaques chimiques, UVs. La rigidité du soufflet de protection assure la sécurité des opérateurs.

Afficher tous les détails

Caractéristiques

  • Protège vos transmissions de puissance des chocs et de l'abrasion.
  • Répond aux exigences de la FDA dans le Code of Federal Regulations (21 CFR 177.1520) pour le contact alimentaire.
  • Isole du danger vos opérateurs.
  • Étanchéifie votre système des agressions aux hydrocarbures et solvants.
  • Résiste à un environnement entre -40°C à 80°C.
  • Grand nombre de fixations.

Spécifications

⌀S Diamètre extérieur du soufflet 35 mm
Course Maximale du soufflet 406 mm
Lmax Longueur maximale du soufflet déployé 607 mm
Lmin Longueur minimale soufflet comprimé 201 mm
Ld Longueur active du soufflet déployé 577 mm
Lc Longueur active du soufflet comprimé 171 mm
H Fonction des fixations (Par défaut adaptateur) 15 mm
⌀C Diamètre de l'encombrement maximal 37 mm
⌀D Diamètre minimal à l'intérieur du soufflet comprimé 22 mm
Poids 37 g

Téléchargements

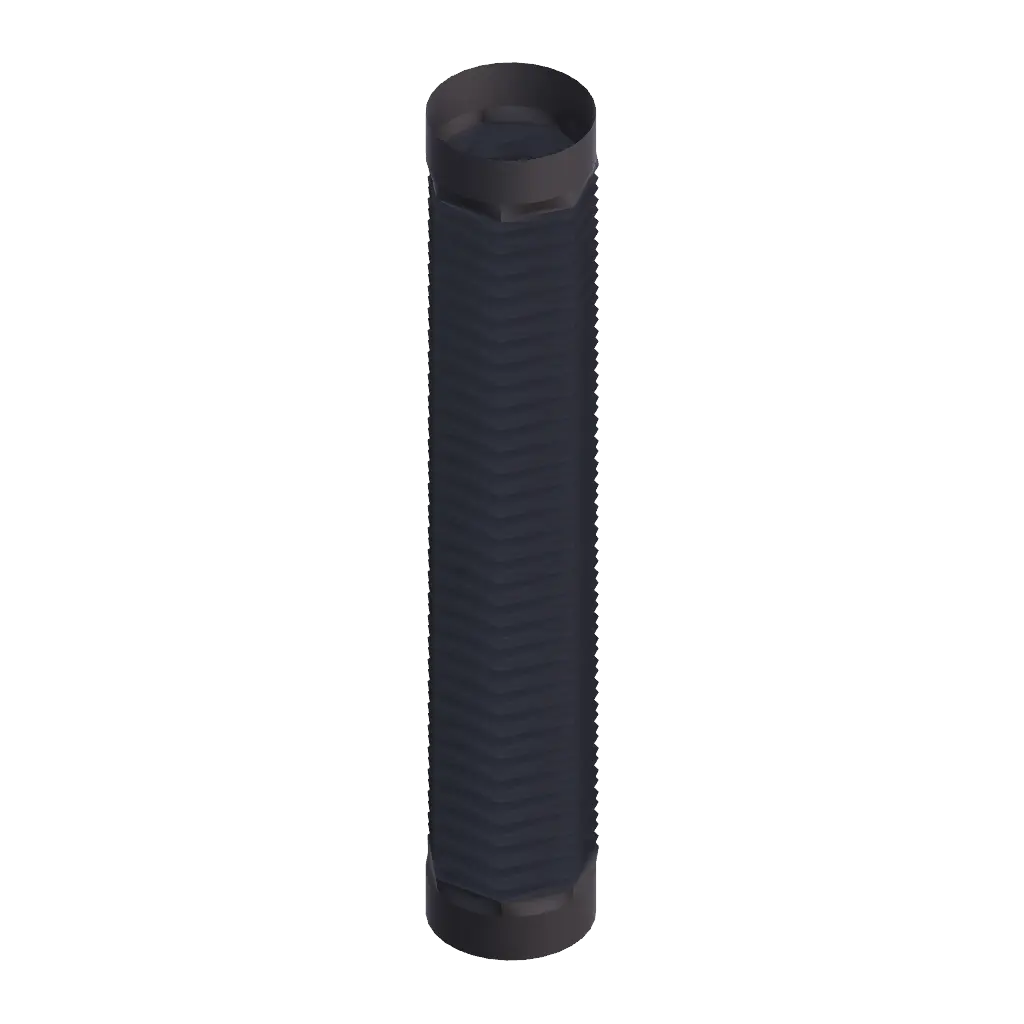

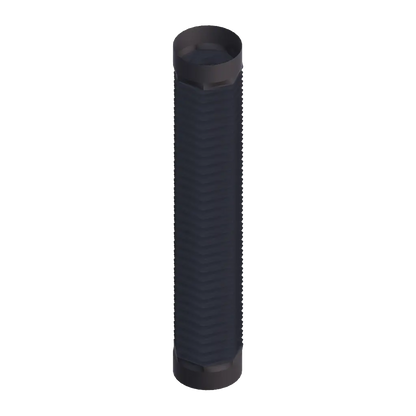

CAD Soufflet comprimé

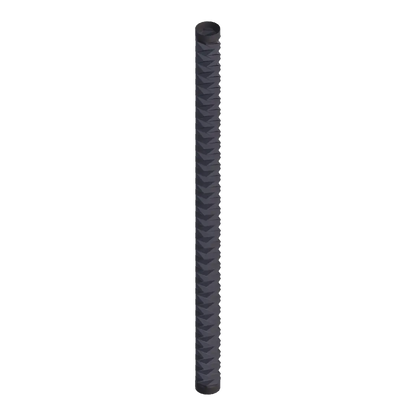

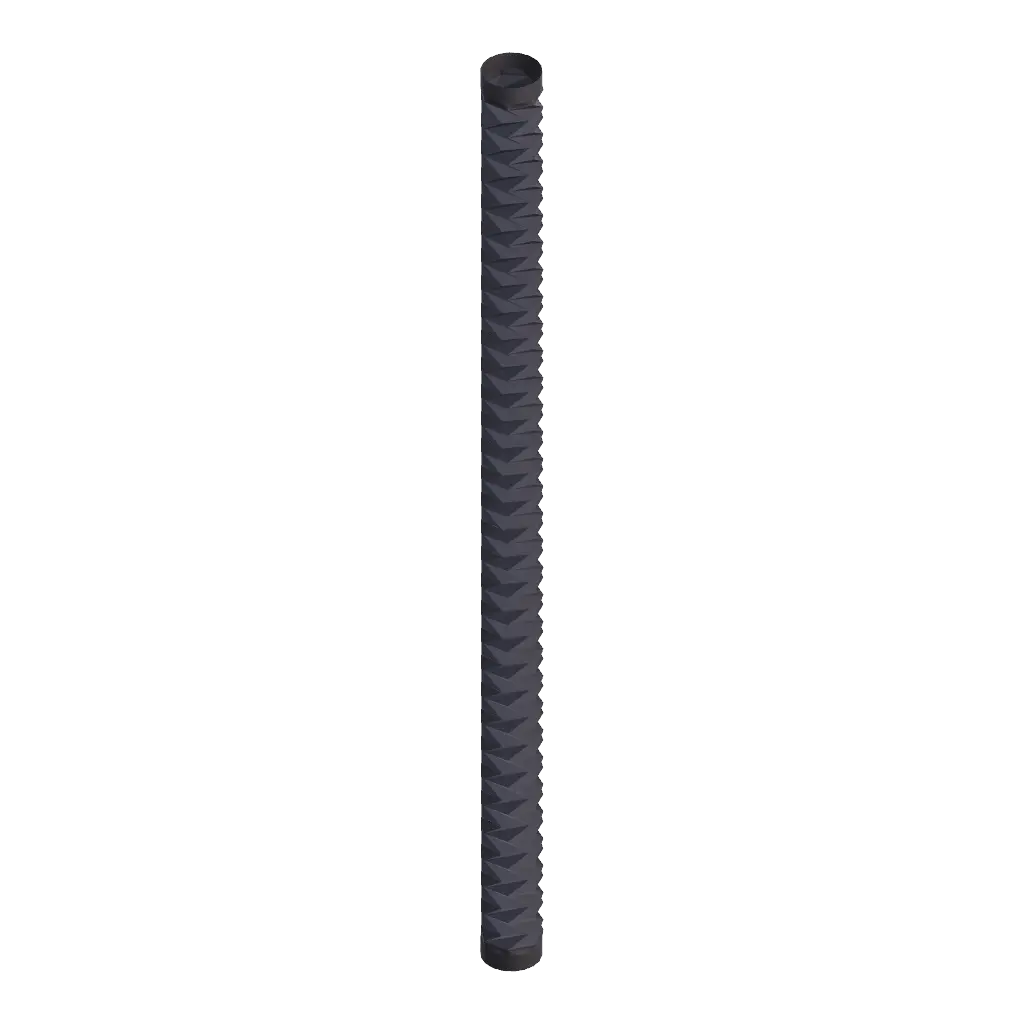

Soufflet déployé
Spécifications Fiche technique
Data sheet
Manuel Notice de montage
