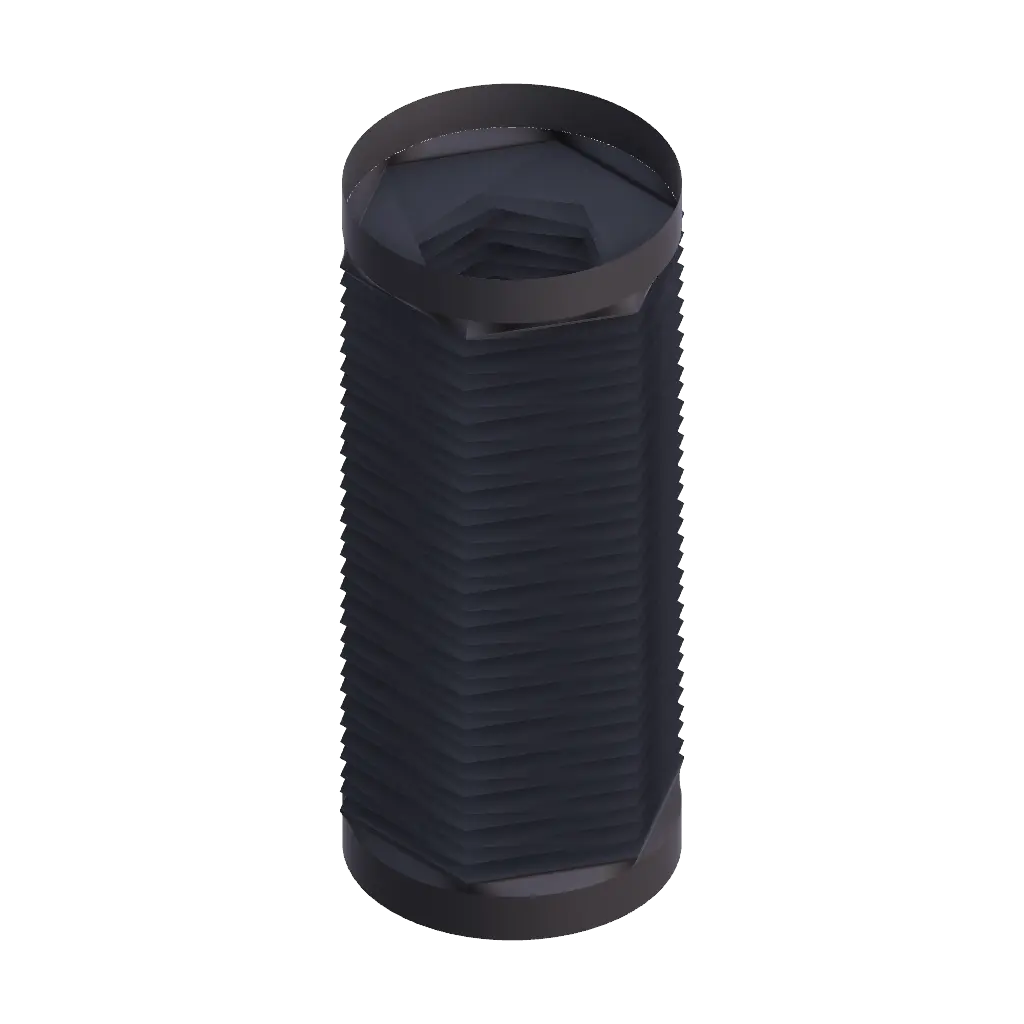

Soufflet de protection EPBL070-06-032

Soufflet de protection EPBL070-06-032

Protège vos transmissions de puissance de l’environnement extérieur : chocs, abrasion, attaques chimiques, UVs. La rigidité du soufflet de protection assure la sécurité des opérateurs.

Afficher tous les détails

Caractéristiques

  • Protège vos transmissions de puissance des chocs et de l'abrasion.
  • Répond aux exigences de la FDA dans le Code of Federal Regulations (21 CFR 177.1520) pour le contact alimentaire.
  • Isole du danger vos opérateurs.
  • Étanchéifie votre système des agressions aux hydrocarbures et solvants.
  • Résiste à un environnement entre -40°C à 80°C.
  • Grand nombre de fixations.

Spécifications

⌀S Diamètre extérieur du soufflet 70 mm
Course Maximale du soufflet 647 mm
Lmax Longueur maximale du soufflet déployé 813 mm
Lmin Longueur minimale soufflet comprimé 166 mm
Ld Longueur active du soufflet déployé 783 mm
Lc Longueur active du soufflet comprimé 136 mm
H Fonction des fixations (Par défaut adaptateur) 15 mm
⌀C Diamètre de l'encombrement maximal 74 mm
⌀D Diamètre minimal à l'intérieur du soufflet comprimé 36 mm
Poids 146 g
