Soufflet de protection EPBL070-07-044

Soufflet de protection EPBL070-07-044

Protège vos transmissions de puissance de l’environnement extérieur : chocs, abrasion, attaques chimiques, UVs. La rigidité du soufflet de protection assure la sécurité des opérateurs.

Afficher tous les détails

Caractéristiques

  • Protège vos transmissions de puissance des chocs et de l'abrasion.
  • Répond aux exigences de la FDA dans le Code of Federal Regulations (21 CFR 177.1520) pour le contact alimentaire.
  • Isole du danger vos opérateurs.
  • Étanchéifie votre système des agressions aux hydrocarbures et solvants.
  • Résiste à un environnement entre -40°C à 80°C.
  • Grand nombre de fixations.

Spécifications

⌀S Diamètre extérieur du soufflet 70 mm
Course Maximale du soufflet 634 mm
Lmax Longueur maximale du soufflet déployé 851 mm
Lmin Longueur minimale soufflet comprimé 217 mm
Ld Longueur active du soufflet déployé 821 mm
Lc Longueur active du soufflet comprimé 187 mm
H Fonction des fixations (Par défaut adaptateur) 15 mm
⌀C Diamètre de l'encombrement maximal 74 mm
⌀D Diamètre minimal à l'intérieur du soufflet comprimé 45 mm
Poids 155 g

Téléchargements

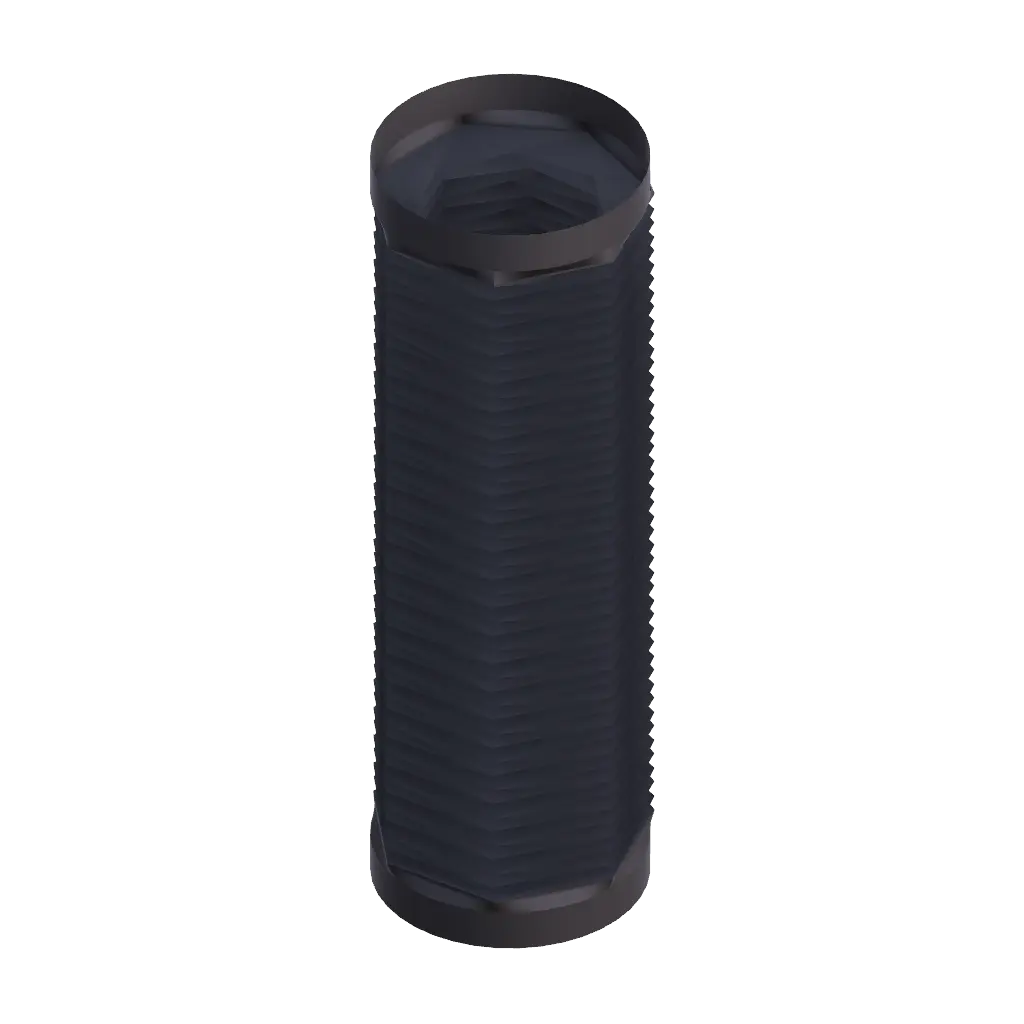

CAD Soufflet comprimé

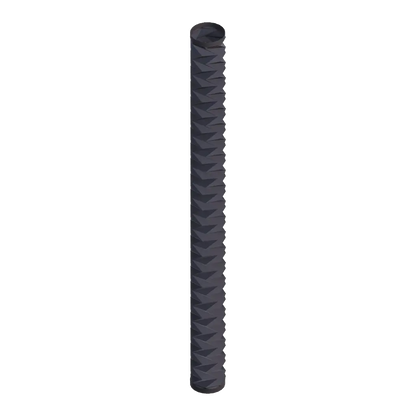

Soufflet déployé
Spécifications Fiche technique
Data sheet
Manuel Notice de montage
