252000004

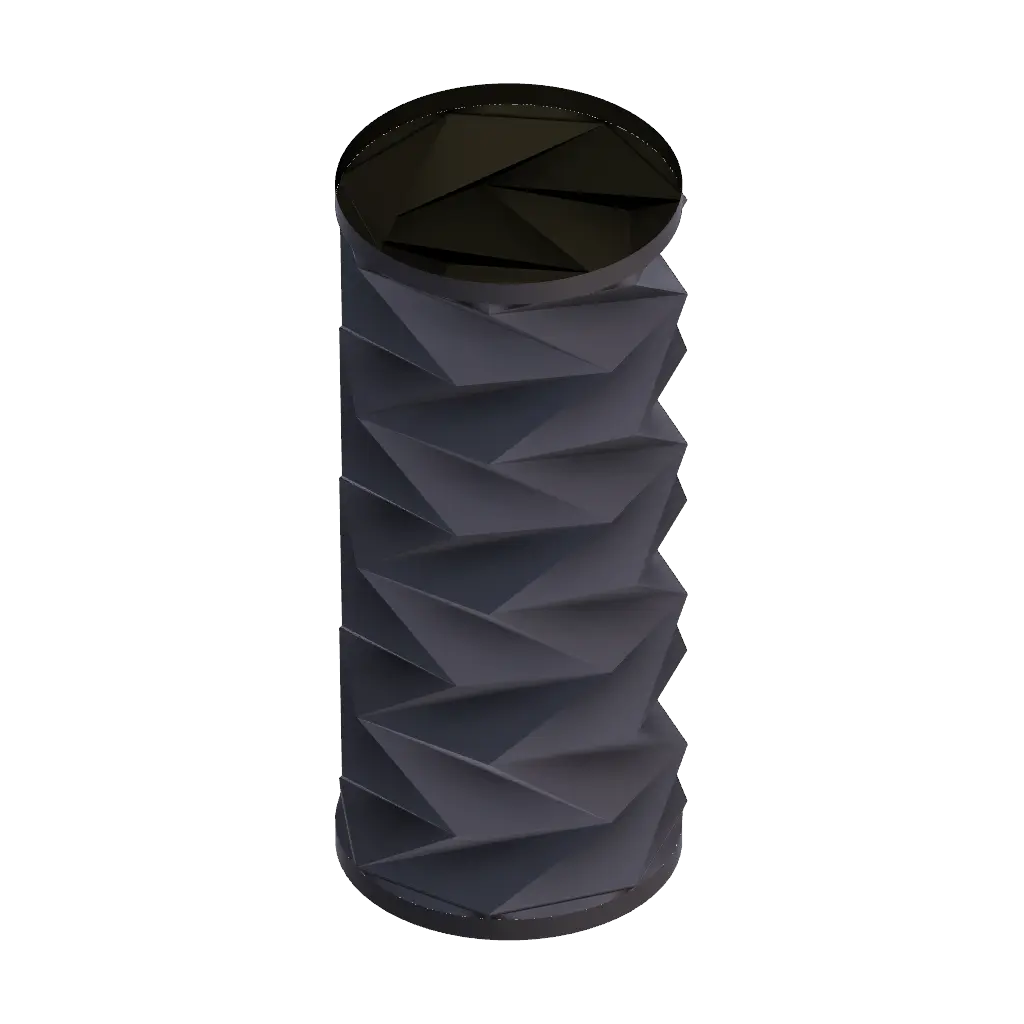

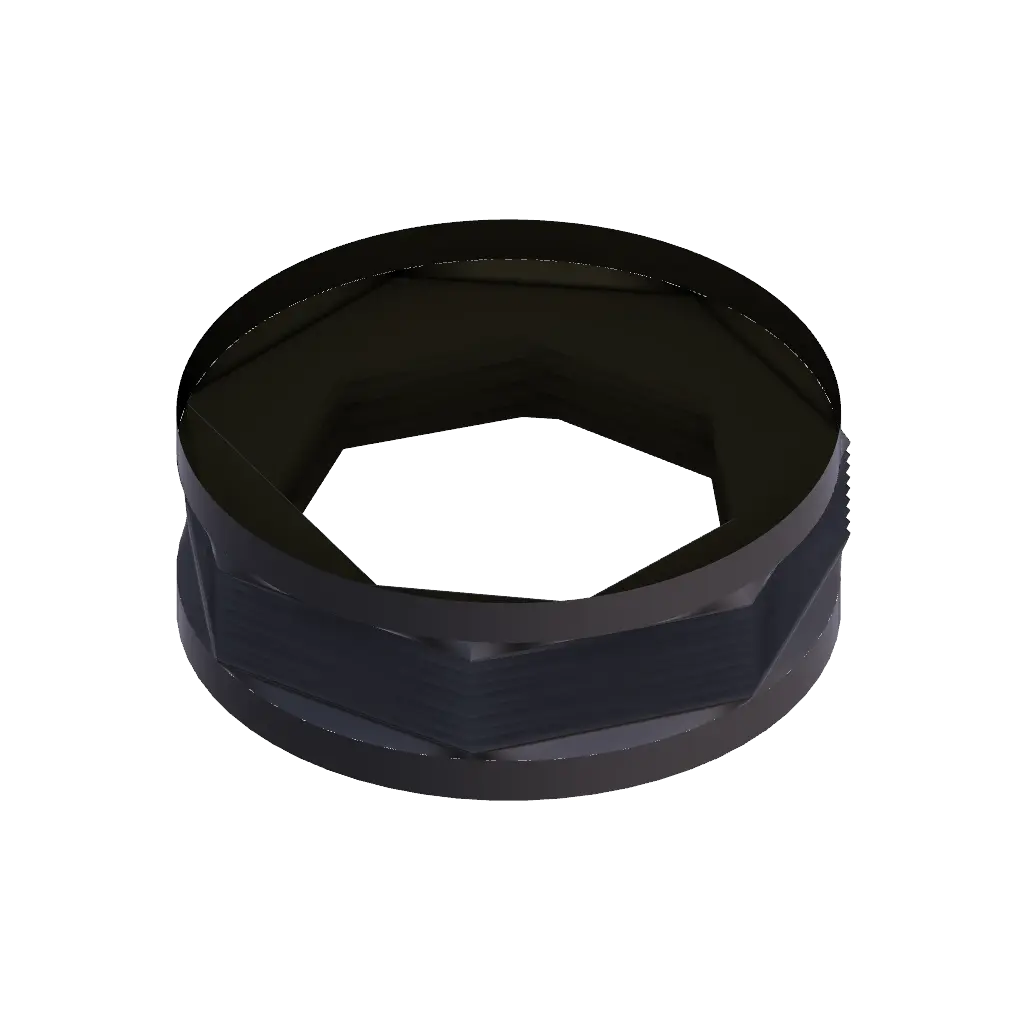

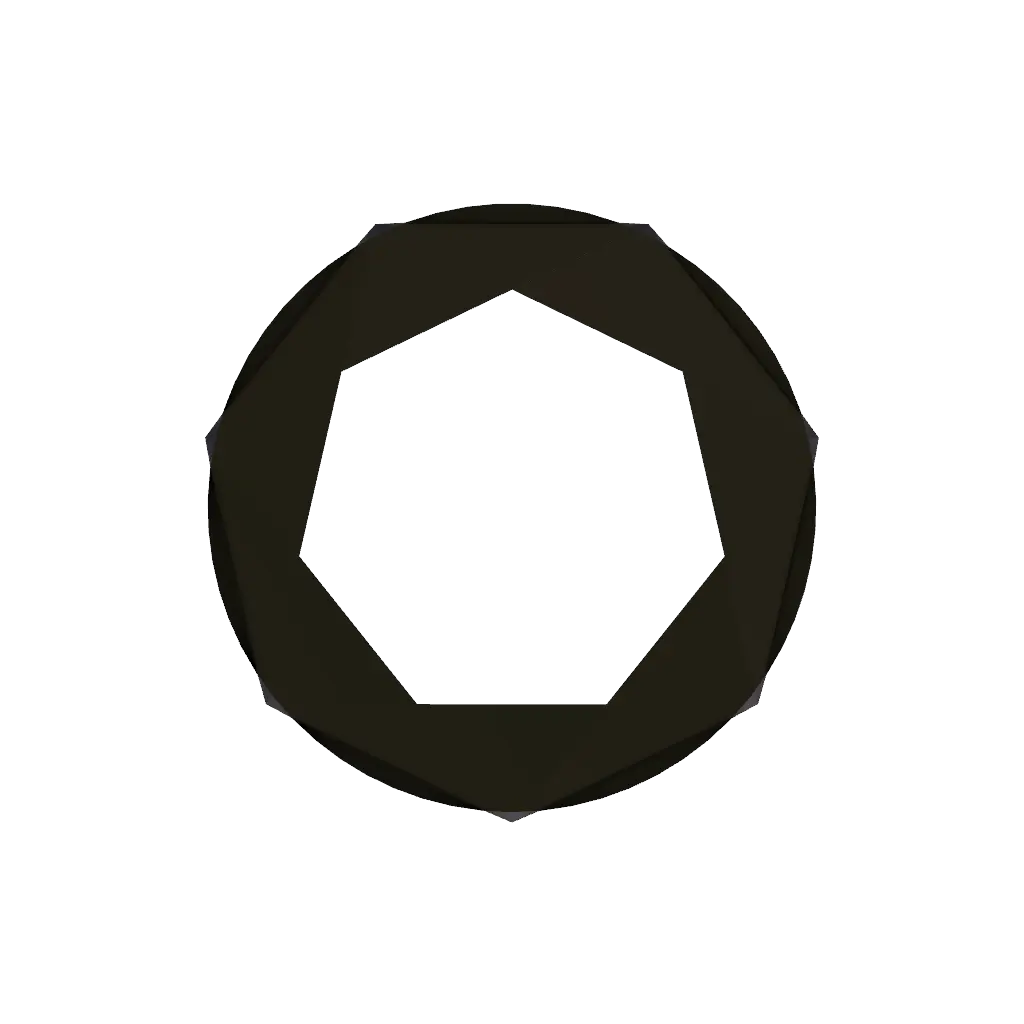

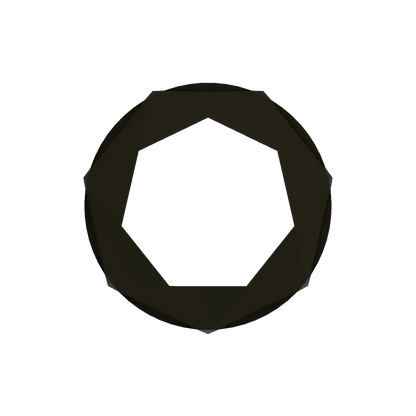

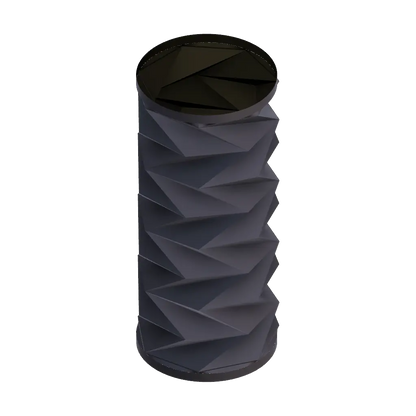

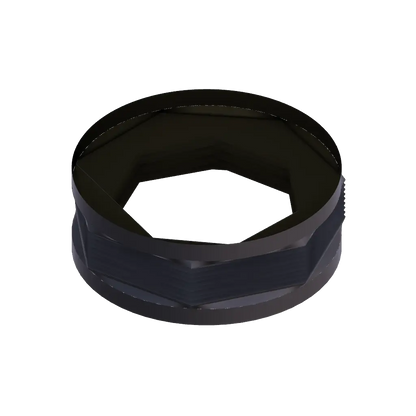

Soufflet de protection EPBL150-07-008

Soufflet de protection EPBL150-07-008

Protège vos transmissions de puissance de l’environnement extérieur : chocs, abrasion, attaques chimiques, UVs. La rigidité du soufflet de protection assure la sécurité des opérateurs.

Afficher tous les détails

Caractéristiques

  • Protège vos transmissions de puissance des chocs et de l'abrasion.
  • Répond aux exigences de la FDA dans le Code of Federal Regulations (21 CFR 177.1520) pour le contact alimentaire.
  • Isole du danger vos opérateurs.
  • Étanchéifie votre système des agressions aux hydrocarbures et solvants.
  • Résiste à un environnement entre -40°C à 80°C.
  • Grand nombre de fixations.

Spécifications

⌀S Diamètre extérieur du soufflet 150 mm
Course Maximale du soufflet 292 mm
Lmax Longueur maximale du soufflet déployé 347 mm
Lmin Longueur minimale soufflet comprimé 55 mm
Ld Longueur active du soufflet déployé 317 mm
Lc Longueur active du soufflet comprimé 25 mm
H Fonction des fixations (Par défaut adaptateur) 15 mm
⌀C Diamètre de l'encombrement maximal 156 mm
⌀D Diamètre minimal à l'intérieur du soufflet comprimé 97 mm
Poids 135 g

Téléchargements

CAD Soufflet comprimé
Soufflet déployé
Spécifications Fiche technique
Data sheet
Manuel Notice de montage
