Soufflet de protection cylindrique

Zylindrischer Schutzbalg

Die robuste und vielseitige Lösung, angepasst an Ihre Ausrüstung

Sie suchen einen zuverlässigen Schutz für Ihre Maschinenteile (z. B. Zylinderstangen, Kugelumlaufspindeln, Achsen)? Unsere zylindrischen Faltenbälge entwickelt, um höchste Langlebigkeit und Zuverlässigkeit zu gewährleisten.

  • 5x

    Langlebiger als herkömmliche Faltenbälge

  • 20x

    Maximales Hubverhältnis zwischen ausgezogenem und komprimiertem Zustand

  • +6

    Verschiedene Befestigungsoptionen verfügbar

1 3

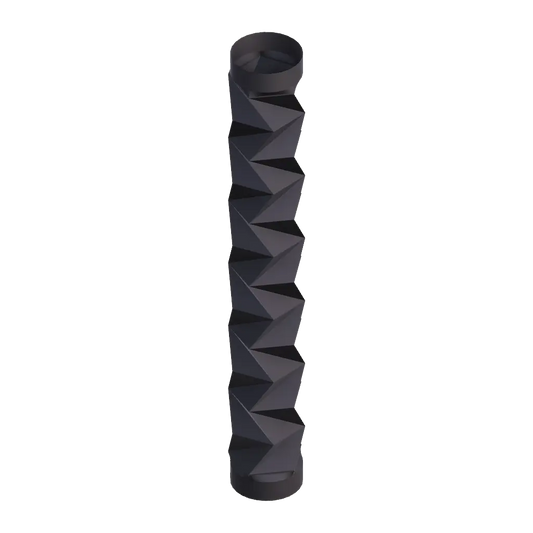

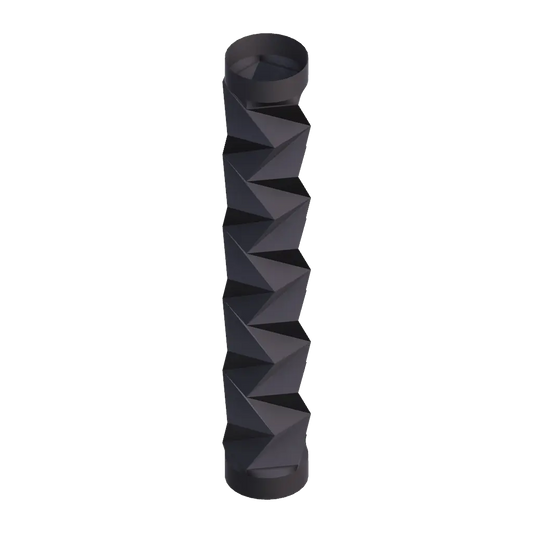

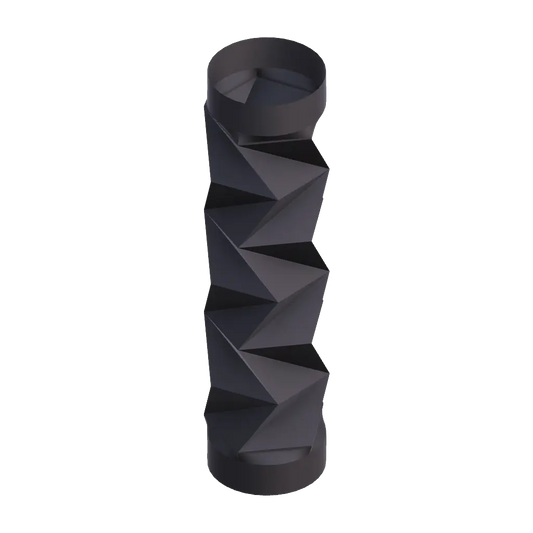

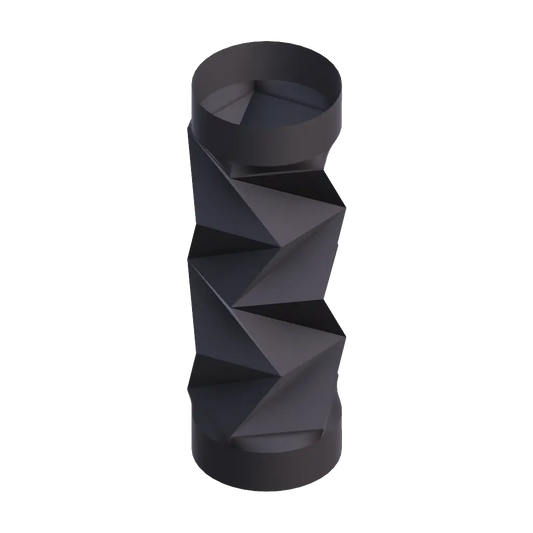

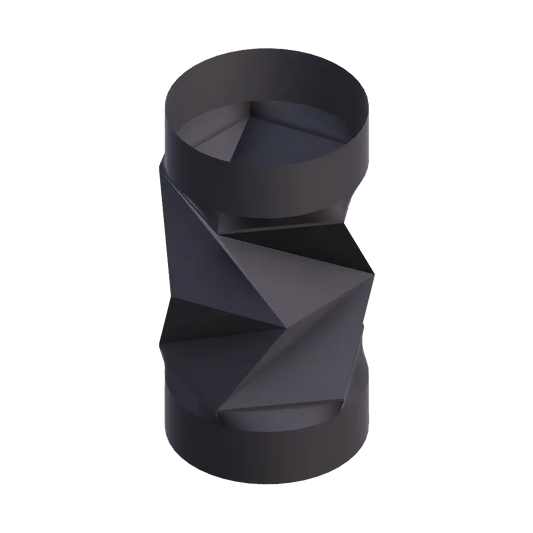

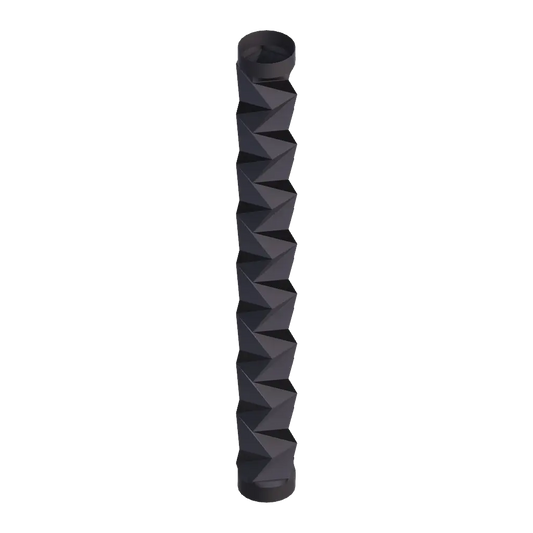

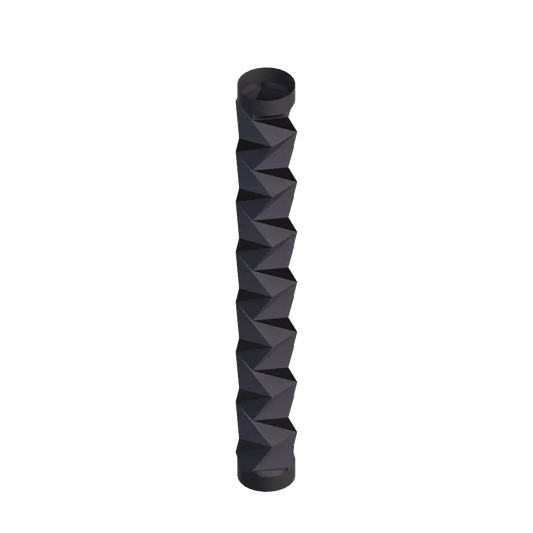

Unsere Standardlösungen

391 Produkte

Unsere individuell angepassten Lösungen

Ich konfiguriere meinen zylindrischen Balg in 3 Minuten

Ich erhalte: einen Plan, ein CAD und einen Kostenvoranschlag!

Abmessungen

Schnittstellen

Angebot

3D-Datei

?
Diese Information hilft uns, den richtigen Balg zu empfehlen, der nicht an der Stange oder Spindel reibt.

?
Bitte geben Sie den maximalen Durchmesser der Stange oder Spindel ein, die geschützt werden soll.

?
Bitte geben Sie den Hub der Stange oder Spindel ein, ohne die Befestigungsschnittstellen zu berücksichtigen.

Seitenansicht :
Ansicht des Balgs zur Schnittstelle :

?
Länge des kreisförmigen Abschnitts, der über das Balg hinausragt (mindestens 10mm).

?
Für einen Adapter beträgt die Mindestlänge 15 mm.

?
Versatz des Lochzentrums im Vergleich zum Zentrum des Balgkörpers in horizontaler Richtung.

?
Versatz des Lochzentrums im Vergleich zum Zentrum des Balgkörpers in vertikaler Richtung.

?
Für eine Befestigung beträgt die Mindestlänge 5 mm.

?
Horizontaler Versatz der Befestigung im Vergleich zum Zentrum des Balgkörpers.

?
Vertikale Verschiebung der Befestigung im Vergleich zum Zentrum des Balgkörpers in Längsrichtung.

?
Anzahl der Befestigungslöcher auf der Befestigung.

Seitenansicht :
Ansicht vom Balg zum Anschluss :

?
Länge des zylindrischen Teils, der über das Balg hinausragt (mindestens 10 mm).

?
Für einen Adapter beträgt die minimale Länge 15 mm.

?
Breite des rechteckigen Fixierungslochs in mm.

?
Länge des rechteckigen Fixierungslochs in mm.

?
Horizontaler Versatz des Bohrlochs vom Zentrum des Balgs.

?
Vertikaler Versatz des Bohrlochs vom Zentrum des Balgs.

?
Für eine Bride beträgt die minimale Länge 5 mm.

?
Horizontaler Versatz der Bride im Vergleich zum Zentrum des Balgs in Breitenrichtung.

?
Vertikaler Versatz der Bride im Vergleich zum Zentrum des Balgs in Längsrichtung.

?
Anzahl der Fixierungsbohrungen auf der Bride.

Die Belüftung dient dazu, die Luft aus dem Balg zu entlassen, wenn das System keinen eigenen Entlüftungspfad hat.

Seitenansicht:

Hochladen

Keiner unserer Bälge kann derzeit eine Stange des angeforderten Durchmessers schützen, aber wir können die Beschaffung starten, um auf Ihre Bedürfnisse zu reagieren. Bitte kontaktieren Sie uns direkt unter contact@eclore-actuators.com

Der Balg-Konfigurator ist derzeit nicht verfügbar. Bitte kontaktieren Sie uns direkt unter contact@eclore-actuators.com

Der Eclore-Schutzbalg reduziert Ihre Wartungskosten um das Fünffache

  • Fiable et durable

    Zuverlässig und langlebig

    Ausgelegt für eine Beständigkeit von 10 Millionen Zyklen bei 3 Zyklen/Sekunde, selbst in anspruchsvollen Umgebungen.

    Zum Abschnitt springen
  • Adaptable

    Anpassungsfähig

    Ob Größe, Aufsatz oder Filterung, Sie haben die Wahl.

    Zum Abschnitt springen
  • Résistant

    Beständig

    Schützt vor Stößen, Abrieb, chemischen Angriffen, UV-Strahlen und blockiert Staub, Späne und Flüssigkeiten.

    Zum Abschnitt springen
1 3
Pliage soufflet de protection cylindrique

Ein auf Langlebigkeit ausgelegtes Produktdesign

  • 10 Millionen Zyklen garantiert hält auch höchsten Taktfrequenzen stand, Tag für Tag.

  • Entwickelt für anspruchsvolle Anwendungen, bei denen maximale Beständigkeit gegen äußere Einflüsse gefragt ist.

  • Hochleistungsmaterial: Bietet zuverlässigen Schutz vor dem Eindringen von Staub, Schmutz und Flüssigkeiten.
Soufflets de protection cylindriques de tailles différentes

Anpassungsfähigkeit an Ihre technischen Anforderungen

Um den unterschiedlichen Durchmessergrößen gerecht zu werden und eine kontrollierte Abdichtung zu gewährleisten, haben wir eine modulare Lösung entwickelt.

Verschiedene Optionen erhältlich:

  • Modulare Montagemöglichkeiten:

Schaumstoffadapter: ermöglicht eine einfache Montage des Balgs. Es erfüllt die gleichen Festigkeitsanforderungen wie das Balgteil. Die Standarddicke beträgt 15 mm. Eine Reduzierung der Dicke ist von Fall zu Fall möglich.

Montageflansch: Mindesthöhe von 4 mm für flache Installationen.

  • Benutzerdefinierte Filtration: Haben Sie eine anspruchsvolle Umgebung? Wir können eine verstärkte Filterlösung integrieren, die Ihre Ausrüstung noch besser schützt.
Bancs d'essai torsion soufflet de protection cylindrique

Widerstandsfähigkeit gegenüber den anspruchsvollsten Umgebungen

Unsere Faltenbälge sind so konstruiert, dass sie Stößen auch unter schwierigen Bedingungen standhalten:

  • Staub- und Flüssigkeitsschutz

  • Beständigkeit gegenüber extremen Temperaturen: Unsere Materialien behalten ihre Leistung von -40 °C bis +80 °C.

  • Undurchlässigkeit gegenüber chemischen Stoffen: ideal für Anwendungen, die korrosiven Produkten ausgesetzt sind.
Unser Qualitätsversprechen
Montage soufflet de protection cylindrique

Schnelle Installation und reduzierter Wartungsaufwand

Unsere Befestigungselemente sind darauf ausgelegt, die Installation zu vereinfachen und zu beschleunigen.

Einmal installiert, erfordern unsere Faltenbälge dank ihrer natürlichen Robustheit und optimierten Konstruktion kaum bis gar keine Wartung.

  • 2-Minuten-Installation: Kein Spezialwerkzeug erforderlich

  • Alles kann installiert werden , ohne dass Ihre Ausrüstung komplett demontiert werden muss.
Sehen Sie sich das Montagevideo an

Anwendungen von zylindrischen Schutzbälgen

1 10

Häufig gestellte Fragen zu Faltenbälgen

Vor welchen Angriffen schützt ein Eclore-Schutzbalg?

  • Eclore-Schutzbälge dienen zur Isolierung der mechanischen Komponente von der Außenwelt. Die Falttechnik bietet den besten Kompromiss zwischen Steifigkeit und Stoßdämpfung.

    Bei der Anwendung eines Zylinderschutzes isoliert der Schutzbalg die Stange und die Dichtungen von der Arbeitsumgebung des
    folgende Angriffe:

  • Mechanisch : Kratzer, Stöße

  • Umwelt : Streikposten, Ultraviolett, Staub, Baumharz

  • Chemikalien : Lösungsmittel, Öle, Kohlenwasserstoffe

Faltenbalg im Sortiment oder Sonderanfertigung?

Wir bieten zwei Optionen:

  • Das EPBL-Sortiment umfasst standardisierte Faltenbälge. Der Hub variiert in Schritten von 100 mm. Die Hauptdurchmesser betragen 35, 50, 70 und 100 mm. Die Durchmessermöglichkeiten werden durch die Adapter von erweitert
    Fixierung.

  • Mass angefertigt. Unser engagiertes Konstruktionsbüro prüft die Machbarkeit einer Installation. Wir laden Sie ein, den Online-Konfigurator zu nutzen
    um den Austausch zu erleichtern. Mit dem Konfigurator können Sie die wesentlichen Abmessungen abrufen, um das Muster des Schutzbalgs, seinen Durchmesser, seinen Hub und seine Befestigungen auszuwählen.

Wie installiere ich einen Faltenbalg?

Traditionell kann die Installation einer Schutzmanschette eine mühsame Aufgabe sein, für die Werkzeuge wie Hydraulikzangen oder Spreizkegel erforderlich sind.

Wir haben die Installation so umgestaltet, dass sie von jedem ohne Spezialwerkzeug durchgeführt werden kann.

Unser Versprechen: Montage in 2 Minuten ohne komplette Demontage des Wagenhebers.
